Ý nghĩa của đường cong B,C,D trong dòng MCB Acti 9?

Đường cong B có nghĩa là MCB ngắt trong khoảng 3-5 lần dòng điện đầy tải. Nó chủ yếu được sử dụng trong các ứng dụng dân dụng nơi tải có điện trở, ví dụ: thiết bị chiếu sáng, thiết bị gia dụng có mức tăng đột biến thấp.
Đường cong C có nghĩa là MCB ngắt trong khoảng 5-10 lần dòng điện đầy tải. Nó được sử dụng trong các ứng dụng thương mại/công nghiệp, nơi có nhiều khả năng xảy ra dòng điện ngắn mạch cao hơn, ví dụ: chủ yếu là tải cảm ứng, ánh sáng huỳnh quang.
Đường cong D có nghĩa là MCB ngắt trong khoảng 10-14 lần dòng điện đầy tải. Nó được sử dụng khi dòng điện khởi động có thể rất cao, ví dụ: động cơ, máy chụp X-quang.

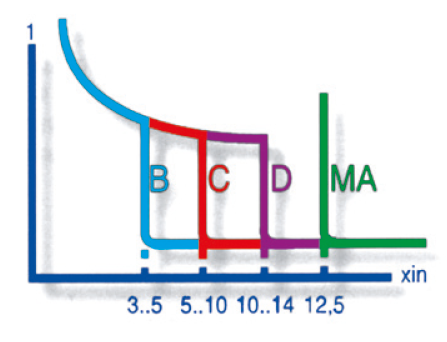

Đây là sơ đồ đường cong:
(vui lòng xem file đính kèm)

Đã phát hành cho: Schneider Electric Việt Nam
