O que significa a classe de proteção 10 e 20 de um relé térmico?
Linha de Produto:
Rele de proteção térmica Tesys famílias : LR2K, LRD, LR9, LR9G. Para detalhes consulte:https://www.se.com/br/pt/download/document/B11+-+Overload+relays_EN/
Causa:
Diferença entre as classes de proteção de um rele térmico;
Resolução:
A classe de proteção significa o tempo que o rele térmico leva para atuar a proteção quando é submetido à 600% (6 vezes) do range corrente térmica configurado (ou 600% da configuração do seletor frontal ) ;
Para mais detalhes consulte a curva térmica de cada rele térmico Tesys no guia: https://www.se.com/br/pt/download/document/B11+-+Overload+relays_EN/
Em caso de dúvidas converse conosco: https://www.se.com/br/pt/work/support/customer-care/contact-schneider-electric.jsp
Rele de proteção térmica Tesys famílias : LR2K, LRD, LR9, LR9G. Para detalhes consulte:https://www.se.com/br/pt/download/document/B11+-+Overload+relays_EN/
Causa:
Diferença entre as classes de proteção de um rele térmico;
Resolução:
A classe de proteção significa o tempo que o rele térmico leva para atuar a proteção quando é submetido à 600% (6 vezes) do range corrente térmica configurado (ou 600% da configuração do seletor frontal ) ;

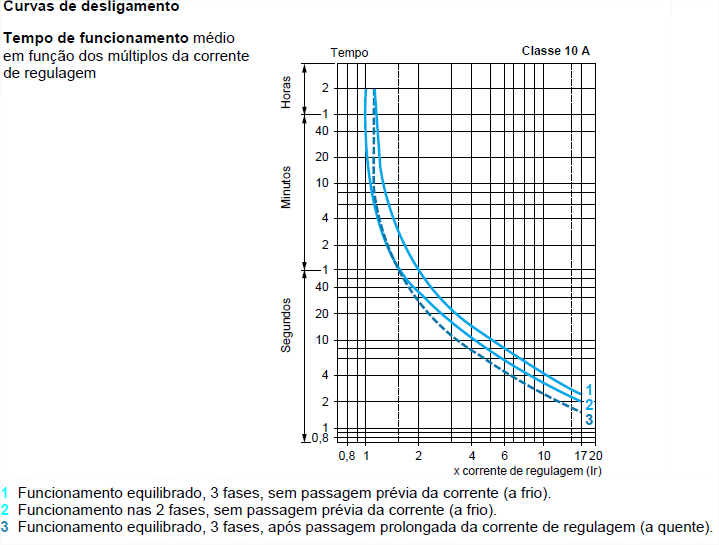

- A Classe 10 desarmará em 10 segundos ou menos após atingir 6x o valor da corrente nominal;

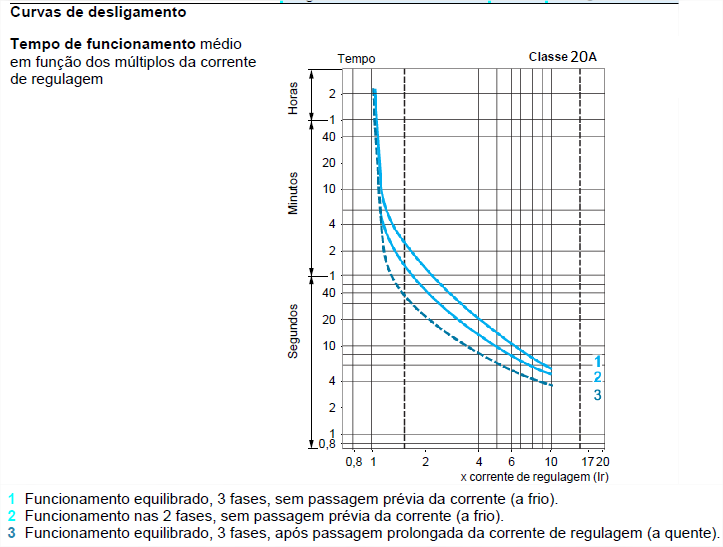

- A Classe 20 desarmará em 20 segundos ou menos após atingir 6x o valor da corrente nominal;
Para mais detalhes consulte a curva térmica de cada rele térmico Tesys no guia: https://www.se.com/br/pt/download/document/B11+-+Overload+relays_EN/
Em caso de dúvidas converse conosco: https://www.se.com/br/pt/work/support/customer-care/contact-schneider-electric.jsp
