Questão:
Symmetra LX - Dimensionamento de gerador para a linha de UPS Symmetra LX
Linha de Produto:

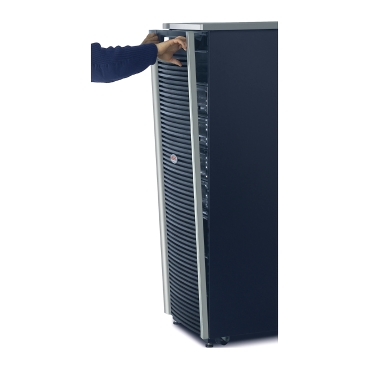

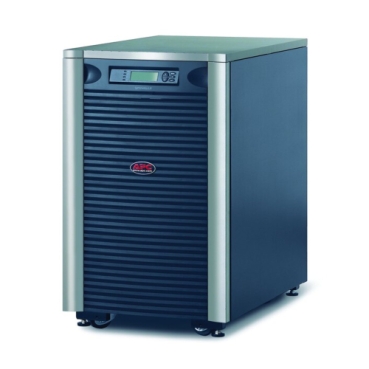

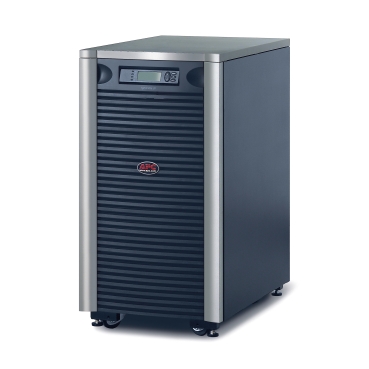

Nobreaks da linha APC modelos Symmetra LX.
Ambiente:
Causa:
Este FAQ tem como objetivo orientar os clientes a como dimensionar um gerador para trabalhar com a linha Symmetra LX.
Resolução:
Um gerador deve ser devidamente dimensionado para garantir que a UPS seja capaz de operar no modo online enquanto o gerador estiver fornecendo energia para as instalações do usuário. Se o gerador não for dimensionado adequadamente, a UPS pode funcionar apenas pelas baterias ou alternar entre a fonte de entrada e o funcionamento através das baterias enquanto o gerador estiver ativo.
Um gerador deve ser dimensionado para 1,5 a 2 vezes o tamanho da carga total a ser ligada ao gerador, a fim de ser compatível com um Symmetra LX. Isso inclui cargas que não estiverem ligadas à UPS.
Quando o grupo gerador é dimensionado <1,5 vezes a capacidade do Symmetra LX, a interação do circuito PFC (fator de potência corrigido) da UPS com a impedância de saída do gerador, resulta em distorção na forma de onda na saída do gerador. Esta distorção pode levar a operação por baterias e / ou alarmes no Symmetra relacionados à tensão de entrada e de frequência.
Por estas razões, a recomendação é o tamanho do gerador a 1,5 vezes a capacidade total do (Symmetra + demais cargas a serem ligadas a ele) e a carga do gerador não deve ser superior a 75% de sua capacidade total (Essa carga inclui outros dispositivos que podem ser alimentados pelo gerador, mas não pelas UPS, tais como ar condicionado, aquecimento e iluminação).
Consulte sempre o fabricante e representante comercial do gerador do para validar a aplicação.
FAQs Relacionadas:
FAQ000260765 Symmetra LX de duas fases - Recomendações de cabos, torque e disjuntores.
FAQ000260733 Symmetra LX monofásico - Recomendações de cabos, torque e disjuntores.
FAQ000260695 Portal da Garantia - Como solicitar o startup para os nobrekas APC modelos Symmetra LX, SRGT15kVA, SRGT20kVA, SURT15kVA e SURT20kVA?
Caso sua dúvida persista, nos contate! -> https://www.se.com/br/chat
Utilize nossas ferramentas digitais ! -> https://www.se.com/br/pt/work/support/find-it-fast/
Symmetra LX - Dimensionamento de gerador para a linha de UPS Symmetra LX
Linha de Produto:
Nobreaks da linha APC modelos Symmetra LX.
Ambiente:
- Symmetra LX 1ph e 3:1: SYA8K8I, SYA8K8RMI, SYA8K16I, SYA8K16IXR, SYA8K16RMI, SYA12K16I, SYA12K16RMI, SYA12K16IXR, SYA16K16I, SYA16K16RMI e SYA16K16IXR;
- Symmetra LX 2ph: SYA8K16P, SYA8K8P, SYA8K8RMP, SYA8K16PXR, SYA8K16RMP, SYA12K16PXR, SYA12K16P, SYA12K16RMP, SYA16K16RMP, SYA16K16P e SYA16K16PXR.
Causa:
Este FAQ tem como objetivo orientar os clientes a como dimensionar um gerador para trabalhar com a linha Symmetra LX.
Resolução:
Um gerador deve ser devidamente dimensionado para garantir que a UPS seja capaz de operar no modo online enquanto o gerador estiver fornecendo energia para as instalações do usuário. Se o gerador não for dimensionado adequadamente, a UPS pode funcionar apenas pelas baterias ou alternar entre a fonte de entrada e o funcionamento através das baterias enquanto o gerador estiver ativo.
Um gerador deve ser dimensionado para 1,5 a 2 vezes o tamanho da carga total a ser ligada ao gerador, a fim de ser compatível com um Symmetra LX. Isso inclui cargas que não estiverem ligadas à UPS.
Quando o grupo gerador é dimensionado <1,5 vezes a capacidade do Symmetra LX, a interação do circuito PFC (fator de potência corrigido) da UPS com a impedância de saída do gerador, resulta em distorção na forma de onda na saída do gerador. Esta distorção pode levar a operação por baterias e / ou alarmes no Symmetra relacionados à tensão de entrada e de frequência.
Por estas razões, a recomendação é o tamanho do gerador a 1,5 vezes a capacidade total do (Symmetra + demais cargas a serem ligadas a ele) e a carga do gerador não deve ser superior a 75% de sua capacidade total (Essa carga inclui outros dispositivos que podem ser alimentados pelo gerador, mas não pelas UPS, tais como ar condicionado, aquecimento e iluminação).
Consulte sempre o fabricante e representante comercial do gerador do para validar a aplicação.
FAQs Relacionadas:
FAQ000260765 Symmetra LX de duas fases - Recomendações de cabos, torque e disjuntores.
FAQ000260733 Symmetra LX monofásico - Recomendações de cabos, torque e disjuntores.
FAQ000260695 Portal da Garantia - Como solicitar o startup para os nobrekas APC modelos Symmetra LX, SRGT15kVA, SRGT20kVA, SURT15kVA e SURT20kVA?
