Como realizar o download da aplicação via cartão SD no M241 e M251

Questão:
Como fazer download do projeto via cartão de memória no CLP M241?

Linha de Produto:
M241 , M251, Somachine, Machine Expert

Resolução:

É necessário utilizar um cartão SD (pode ser utilizado um cartão de memória comum de até 32GB ) formatado em  FAT32 ( tamanho máximo de 32GB) e no Machine Expert ou Somachine seguir o procedimento abaixo:
  • Primeiramente compile o seu projeto (Build >> Build All) para verificar se não existe algum erro na sua programação;

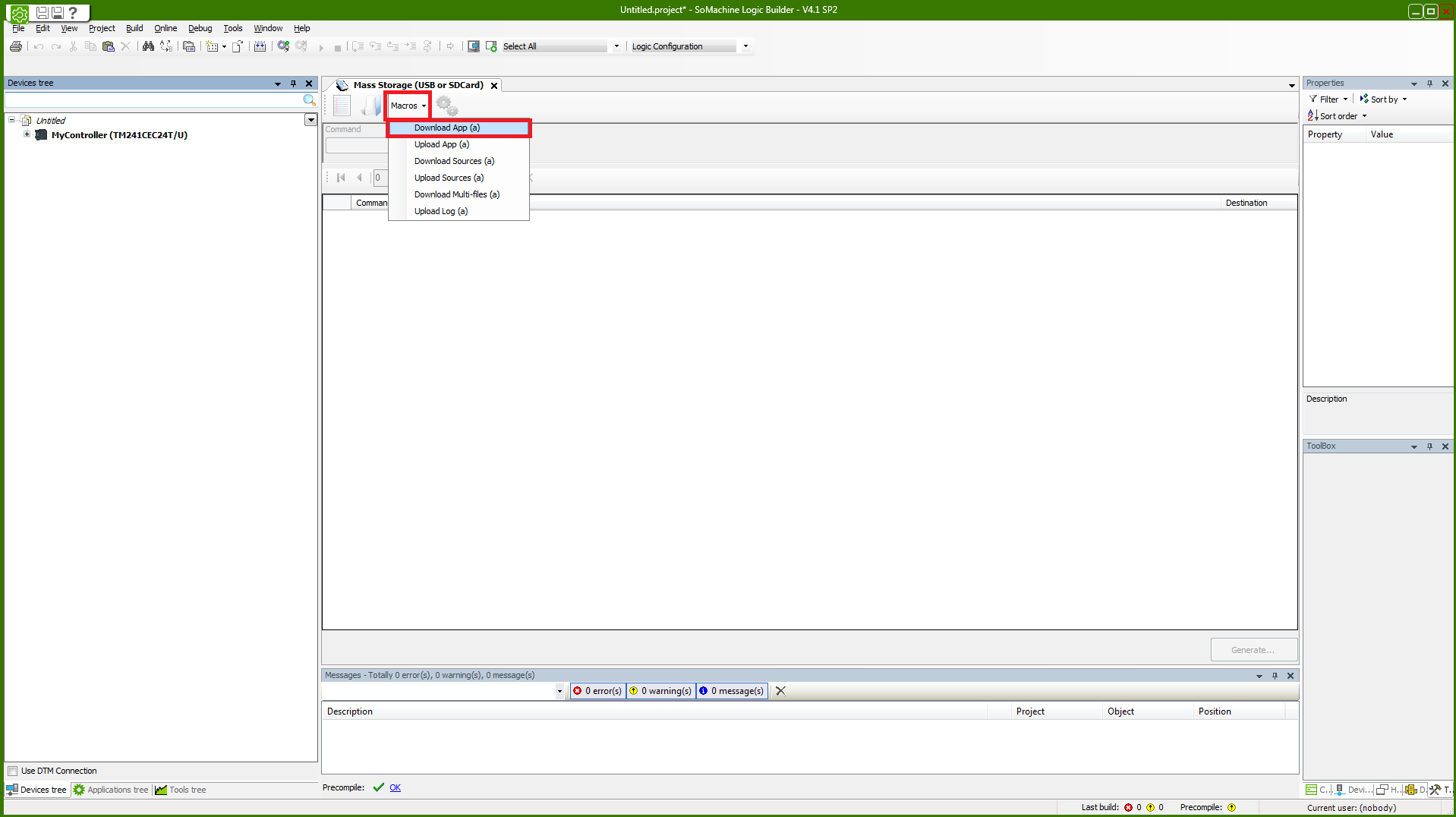

  • Vá em Project>> Mass Storage (USB or SDCard)
  • Depois clique em Generate e aponte o caminho do seu cartão SD
No CLP realize o procedimento abaixo:
  • Desenergize o equipamento
  • Insira o cartão SD no compartimento que se localiza na parte frontal do CLP e energize-o
  • Aguarde até a finalização do procedimento de download
    • Em caso de detecção de erro,LED SD apagará, e os LEDs ERR (vermelho) e I/O (vermelho) começam a piscar
    • Se o download finalizar corretamente, o LED ERR (vermelho) piscará regularmente e o LED SD ficará ligado em verde continuamente
updating firmware status
  • Remova o cartão SD e reinicie o CLP

Para apoio adicional :

Algumas FAQs e vídeos para conhecimento adicional.

Qual software para programar meu CLP Schneider?
How do I update M241 firmware with SD card ?
M241/M251 - Nota de compatibilidade Maio/2021

Caso sua dúvida persista, nos contate! ->https://www.se.com/br/chat

Utilize nossas ferramentas digitais ! -> https://www.se.com/br/pt/work/support/find-it-fast/
