Como localizar a placa de gerenciamento do meu nobreak?

Como podemos ajudar você hoje?

Questão:

Como localizar a placa de gerenciamento do meu nobreak?

Linha de Produto:

Network Management Card - Nobreak APC: SmartUPS, Galaxy, Symmetra PX e LX etc

Ambiente:

Nobreak usando placa de gerenciamento APC.

Causa:

Comunicar via Rede meu nobreak ou localizar o módulo de comunicação do equipamento.

Resolução:

1) Sobre a Placa de Gerenciamento e seus modelos:

Neste documento daremos algumas recomendações de como identificar e localizar a placa de gerenciamento instalado em seu equipamento e também se o seu equipamento permite incluir esse módulo de comunicação.

Lembro que as Network Management Card são módulos de comunicação que podem ser instalados em seus nobreaks para comunicação via rede, segue abaixo algumas fotos dos modelos atuais para auxiliar na identificação:

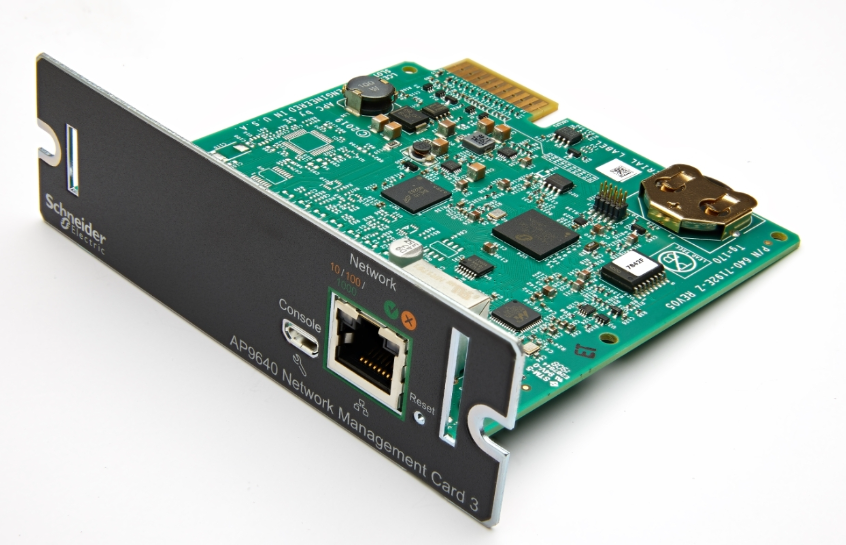

AP9640
NMC5
AP9641
NMC4

NOTA: Os modelos AP9630 e AP9631 possuem uma característica física similar, porém no local de console é uma conexão P2.
O Senhor pode identificar mais modelos de acordo com sua aplicação no Link abaixo:
Placas de Gerenciamento de Rede de No-Breaks | APC Brasil

Se for de seu interesse a cotação dessa placa nos contate: https://www.se.com/br/chat

2) Local de instalação:

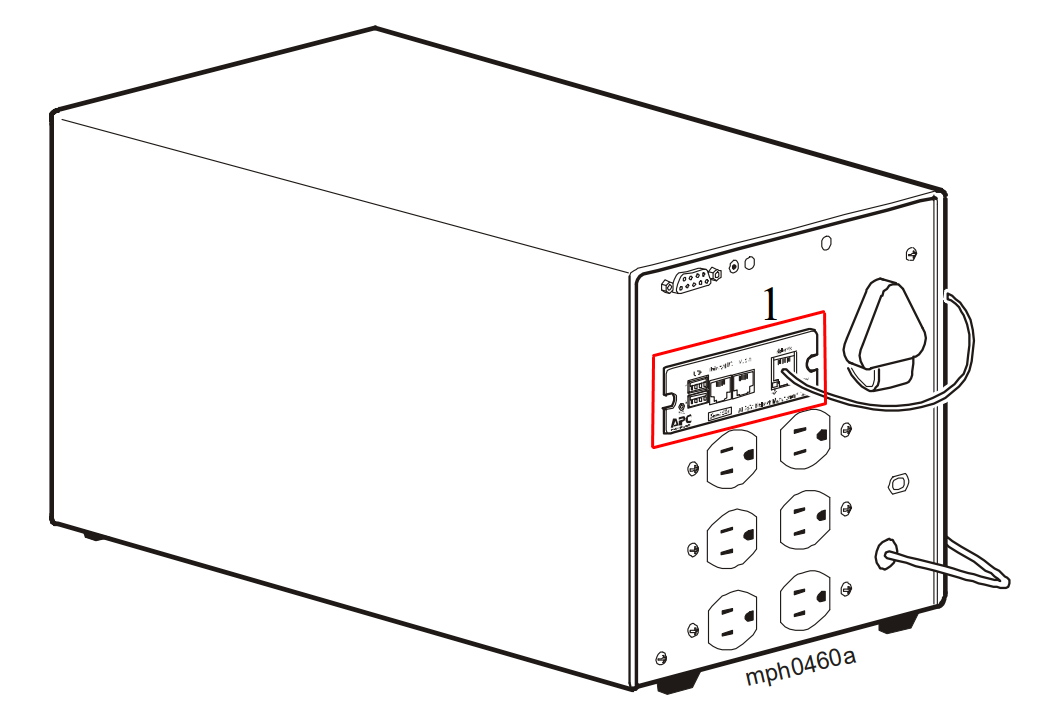

A maioria dos nossos Nobreaks possuem a instalação desse cartão de gerenciamento em sua traseira e são fixadas por dois parafusos, conforme foto abaixo:

NMC3

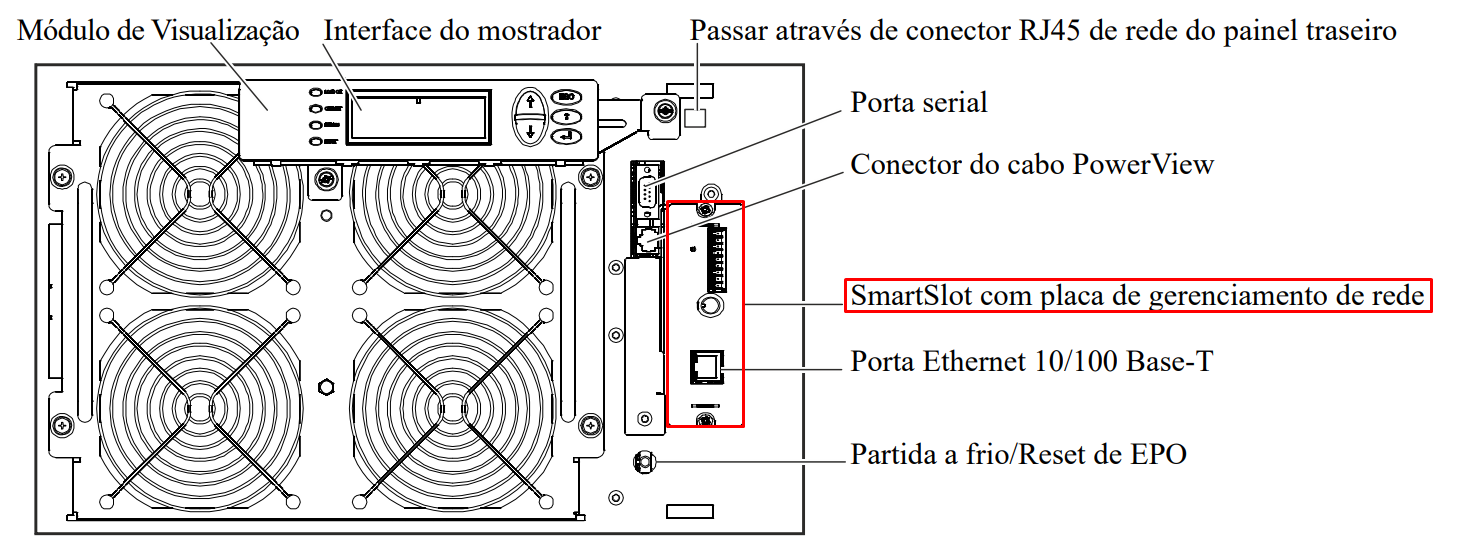

Outros possuem sua conexão na parte frontal, similar a foto abaixo:
NMC2

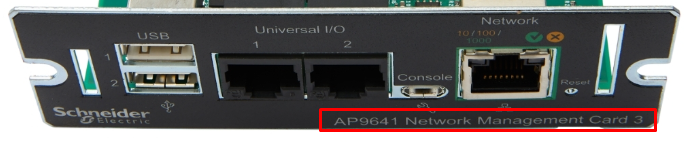

Para identificação do modelo, geralmente vem escrito abaixo o código dela para identificação:

NMC1
