Symmetra PX - Manobrando de Bypass de Manutenção Externo Para Operação Online.
Linha de Produto:

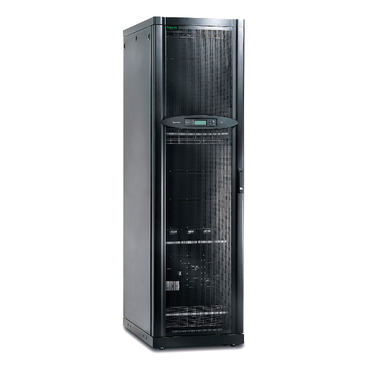

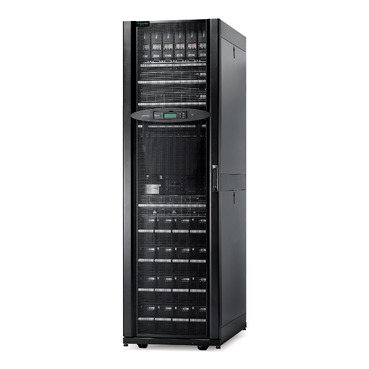

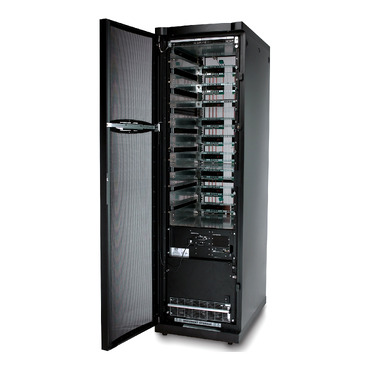

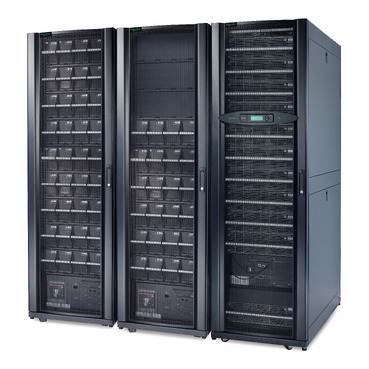

Linha de nobreaks APC Symmetra PX1, Symmetra PX2 e Symmetra ODIN.
Ambiente:
- Symmetra PX1 80 (208V): SYCF80KF; SY10K80F, SY20K80F, SY30K80F,SY40K80F, SY50K80F, SY60K80F, SY70K80F, SY80K80F;
- Symmetra PX1 80 (380V): SYCF80KH, SY10K80H, SY20K80H, SY30K80H, SY40K80H, SY50K80H, SY60K80H, SY70K80H, SY80K80H;
- Symmetra PX1 40 (208V): SY10K40F, SY20K40F, SY30K40F, SY40K40F;
- Symmetra PX 48 (380V): SY16K48H-PD, SY32K48H-PD, SY48K48H-PD;
- Symmetra PX 96/160 (380V): SY32K96H, SY32K96H-PD, SY32K96H-NB, SY64K96H, SY64K96H-PD, SY64K96H-NB, SY96K96H, SY96K96HPD, SY96K96H-NB, SY32K160H, SY32K160H-PD, SY32K160H-NB, SY64K160H, SY64K160H-PD, SY64K160H-NB, SY96K160H, SY96K160H-PD, SY96K160H-NB, SY128K160H, SY128K160H-PD, SY128K160H-NB, SY160K160H, SY160K160H-PD, SY160K160H-NB;
- Symmetra PX 100 (220V): SY10K100F, SY20K100F, SY30K100F, SY40K100F, SY50K100F, SY60K100F, SY70K100F, SY80K100F, SY90K100F e SY100K100F
- Symmetra PX 250/500 (400/480V): SY100K250D, SY100K250DR-PD, SY125K250D, SY125K250D-NB, SY125K250DL-PD, SY125K250DL-PDNB, SY125K250DR-PD, SY125K250DR-PDNB, SY125K500D, SY125K500D-NB, SY125K500DR-PD, SY125K500DR-PDNB, SY150K250D, SY150K250DR-PD, SY150K500D, SY175K500D, SY200K250D, SY200K250DL-PD, SY200K250DR-PD, SY250K250DR-PD, SY250K500D, SY250K500DL-PD, SY250K500DR-PD, SY300K500D, SY300K500DL-PD, SY300K500DR-PD, SY400K500D, SY400K500DL-PD, SY400K500DR-PD, SY500K500D, SY500K500DL-PD, SY500K500DR-PD
- Symmetra PX 250/500 Acessórios: SYBBE, SYBBE250K500D, SYBBE500K500D, SYBFF, SYBFXR8, SYBFXR8-8, SYBFXR8S, SYBSC, SYBSC250K500, SYBSC500K500, SYBT9, SYBT9-B6, SYBTU3-PLP, SYIOF500KD, SYIOF500KMBL, SYIOF500KMBR, SYIOF500KMRX676, SYOPT003, SYOPT004, SYOPT005, SYOPT006, SYOPT007, SYOPT008.
Causa:
O objetivo deste FAQ é orientar os clientes a como manobrar seu nobreak da linha Symmetra da operação de bypass de manutenção para a operação online.
Resolução:
Consulte também o respectivo manual de operação e suas recomendações de segurança em anexo ao final deste FAQ.
Precauções de Segurança
>> Condição inicial:
- UPS alimentado, disjuntores de baterias fechados, UPS em static bypass e led de bypass acesso no display,
- Q1 fechado (input circuit breaker);
- Q2 aberto (output circuit breaker), lâmpada de indicação H2 acima do Q2 deverá estar acessa;
- Q3 fechado (bypass circuit breaker), UPS em static bypass, led de bypass acesso no display, lâmpada H3 acima de Q3 deverá estar apagada.
>> Manobra:
- No quadro de bypass, feche Q2 e observe que as lâmpadas H2 acima de Q2 e H3 acima de Q3, devem estar acessas.
- Abra Q3, e observe que a lâmpada H3 acima de Q3 deverá permanecer acessa e lâmpada H2 acima de Q2 deverá se desligar.
- Vá no display do UPS, dentro do menu "Control" altere o UPS para "UPS out of Bypass"
- O led verde "Load On" do display deverá ascender e lâmpadas H2 acima de Q2. H3 acima de Q3 do quadro de manutenção deverá estar apagada.
>> Vide demonstração no vídeo abaixo:
Para apoio adicional :
Conheça melhor a solução modular Symmetra PX da Schneider Electric, https://www.se.com/br/pt/product-range/61909-symmetra-px/#overview
Gostaria de aprofundar seus conhecimentos em Data Center? Consulte nossos White Papers, clicando aqui.
Recomendação, inicie sua pesquisa com o White Papers: Modular Systems: The Evolution of Reliability
Site do no break com documentação completa:
https://www.se.com/br/pt/product-range/61909-symmetra-px/#documents
