Como conectar o Tesys T com Soft Starter ou Inversor de frequência?
Linha de Produto:
Rele inteligente Tesys T, para detalhes consulte: Tesys T
Família de inversores Altivar e Soft Starters, para detalhes consulte: Inversor e Soft Starter Schneider
Causa:
Como realizar a ligação do rele Tesys T com um inversor de frequência ou Soft Starter.
Resolução:

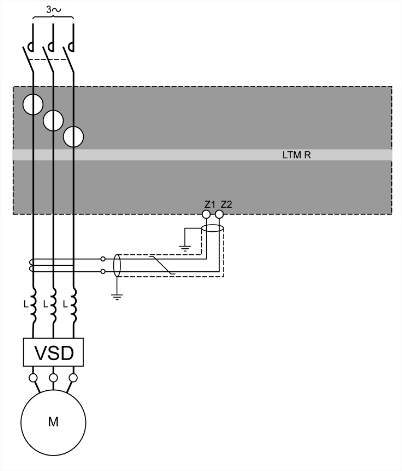

Quando o motor é controlado por um variador de velocidade (VSD) ou Soft Starter os transformadores de corrente (externos ou internos do Tesys T) devem ser montados antes do Inversor/ Soft Starter, e não entre o Inversor/Soft Starter e o motor , conforme imagem abaixo:
- LTMR= Rele Tesys T;
- VSD= Inversor ou Soft Starter;
- L= Indutância de linha;
Os TCs não podem ser usados entre as saídas do Inversor para o motor porque o inversor pode produzir frequências fora da faixa de 47-63 Hz.
As indutâncias de linha (L) devem ser montadas nas três fases, entre os transformadores de corrente (externos ou internos) e o Inversor/ Soft Starter, para minimizar a corrente de harmônicos da partida suave e os distúrbios de tensão gerados pelo Inversor/ Soft Starter.
Para mais informações o guia abaixo( Em inglês):
TeSys T LTMR Motor Management Controller Installation Guide
https://www.se.com/br/pt/download/document/DOCA0128EN/
Em caso de dúvidas converse conosco: Chat
