Seriella kommunikationsslingor med Modbus daisy chain skall alltid termineras i varje ände. På den apparat som sitter sist i slingan används ett ändmotstånd (typ VW3A8306DRC) eller resistor på 120 Ohm.
Även i den ände där modbusmastern är monterad skall terminering ske om denna är längst ut på slingan. Många masterapparater har inbyggd terminering. Den kan aktiveras genom till exempel hårdvara på DIP-switch eller genom mjukvara i inbyggda webbsidor.
På gateway typ IFE (Ethernet Interface), där man kan ansluta upp till 12 st IFM (Modbus interface) med sammankopplingsplint, måste termineringen alltid vara aktiverad. Den är avaktiverad vid leverans.
Modbusinterface till effektbrytare (Compact NSX, NS, NT, NW och MTZ) kan termineras på lite olika sätt.

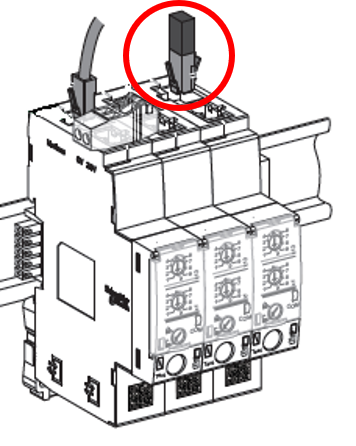

LV434000 + stackningstillbehör + VW3A8306RC

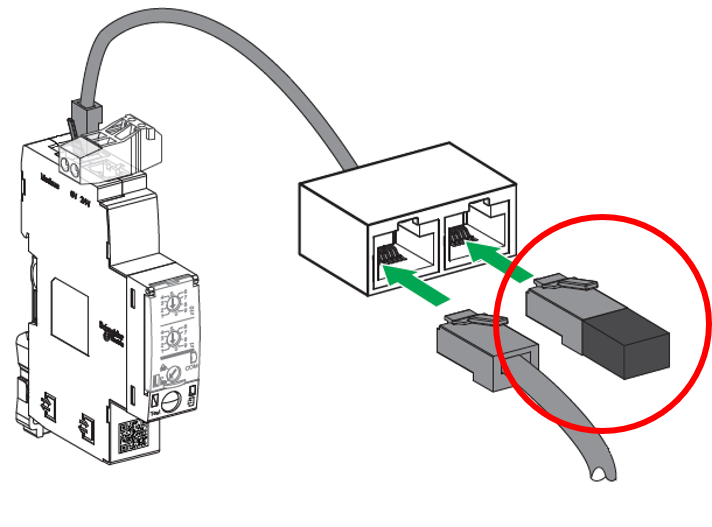

LV434000 + T-koppling + VW3A8306RC

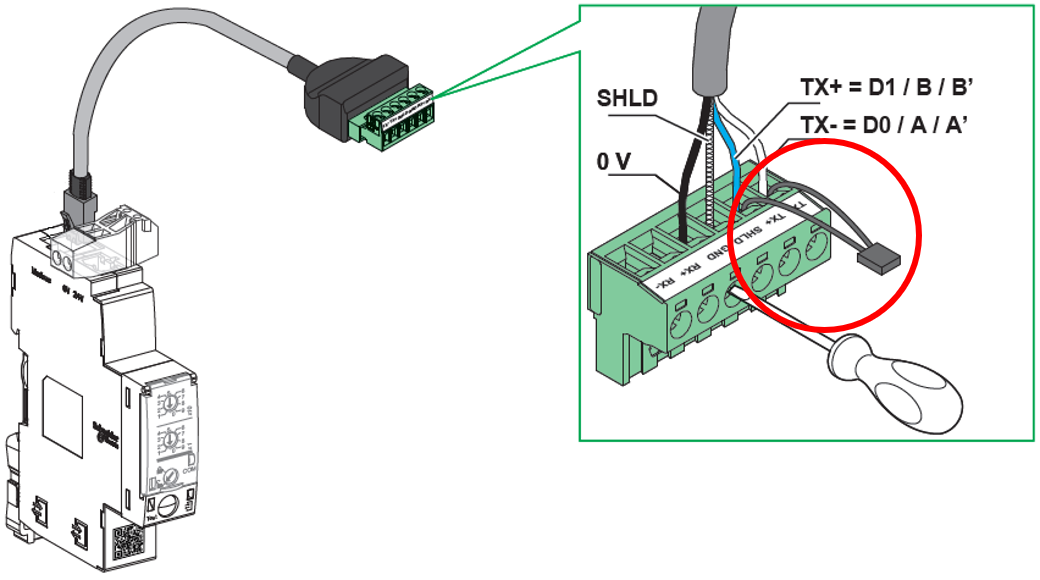

LV434000 + plint + VW3A8306DRC
TRV00210 + VW3A8306DRC
Även i den ände där modbusmastern är monterad skall terminering ske om denna är längst ut på slingan. Många masterapparater har inbyggd terminering. Den kan aktiveras genom till exempel hårdvara på DIP-switch eller genom mjukvara i inbyggda webbsidor.
På gateway typ IFE (Ethernet Interface), där man kan ansluta upp till 12 st IFM (Modbus interface) med sammankopplingsplint, måste termineringen alltid vara aktiverad. Den är avaktiverad vid leverans.
Modbusinterface till effektbrytare (Compact NSX, NS, NT, NW och MTZ) kan termineras på lite olika sätt.
LV434000 + stackningstillbehör + VW3A8306RC
LV434000 + T-koppling + VW3A8306RC
LV434000 + plint + VW3A8306DRC
TRV00210 + VW3A8306DRC
