ATV310: помилка 06

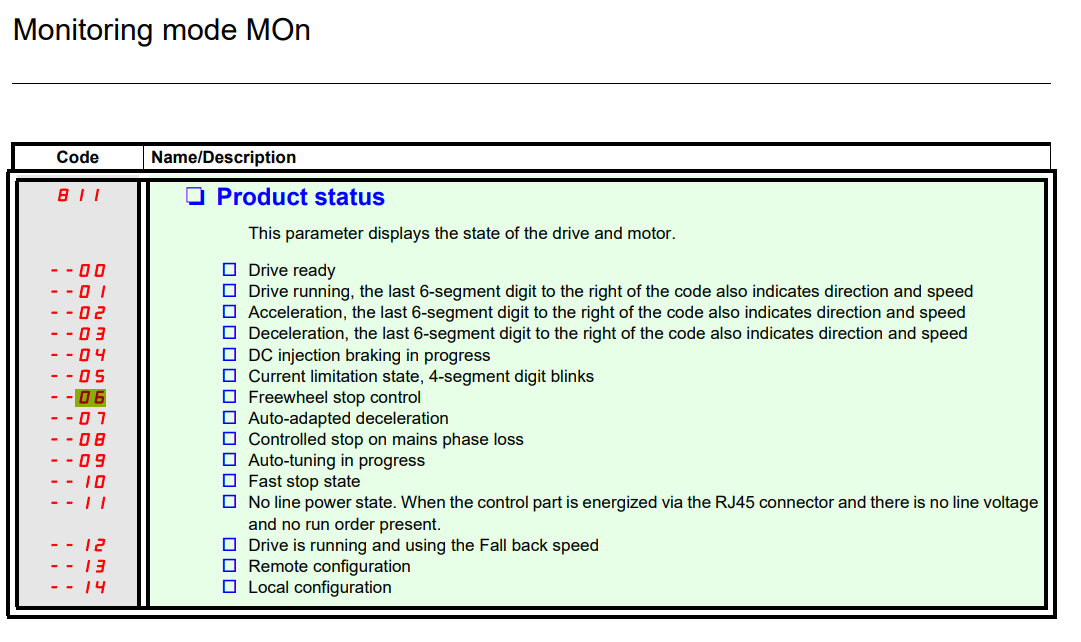

--06 означає стан ПЧ NST – гальмування вибігом. Це не аварійний стан ПЧ.
Причини виникнення цього стану:
1. ПЧ має дискретний вхід із призначеною функцією NST: перевірте параметр 502.1 Freewheel stop assignment.
Якщо значення 502.1 відмінно від 00, то на обраний вхід повинен надходити сигнал логічної одиниці (24 В при позитивній логіці). При короткочасному зникненні логічної одиниці активується функція NST та ПЧ гальмує вибігом. На екрані висвічується -06.
Перевірте параметр 502.1. Перевірте наявність напруги на активованому вході.

2. ПЧ налаштований на 3-х провідне керування (201 = 3C). На вхід LI1 повинен бути сигнал логічної одиниці (24 В при позитивній логіці).

3. ПЧ налаштований на 2-провідне керування (201 = 2C). Якщо на ПЧ було подано силову напругу при замкнутій кнопці (LI1-24V) або перемичці LI1-24V увімкнено, то при управлінні не за рівнем (202 не дорівнює 00) ПЧ перейде в стан NST. Змініть параметр 202 на 00.

4. При управлінні по комунікаційній шині Modbus RTU ПЧ переходить у стан NST під час пересилання команди 6.
Найімовірніше, що Ви намагаєтеся керувати ATV310 Modbus RTU і робите це некоректно. Скористайтеся посібником з Modbus та перевірте правильність налаштування Modbus комунікації за допомогою нього. Посилання нижче

ATV310_Modbus_manual_EN_EAV94278_02

5. При зниженні струму в струмовій петлі менше 4 мА, ПЧ може бути запрограмований на гальмування вибігом у цьому випадку.

6. При керуванні від виносного терміналу, стан ПЧ перетворюється на NST при натисканні СТОП на терміналі. Вимкніть та увімкніть ПЧ для скидання цієї помилки.
