Як я можу побачити параметри EEPROM (змінні стану) у HMI на ПЛК M171P/M172 та чи можна отримати доступ до змінних, щоб використовувати їх у процедурах відображення?

Лінійка продуктів

Ecostruxure Machine Expert – HVAC

Середовище

Програмне забезпечення

Рішення

У Ecostruxure Machine Expert – HVAC змінні стану та параметри Eeprom автоматично підтягуються до LocalParameters після компіляції проєкту. Їх можна використовувати в графічних об'єктах на дисплеї ПЛК. Якщо ви хочете використовувати змінну з Status Variable в локальних або глобальних процедурах, то вам потрібно створити змінну в Local variables і написати наступний скрипт (приклад для змінної стану з адресою 8964):

(*Читання адреси Modbus 8964 та копіювання в tmpINT *)
int_ret:= Video_GetParam( 0, 8964, 0, ?tmpINT, tyInt );
tmpINT := tmpINT+10;
(* tmpINT записується в адресу Modbus 8964 *)
int_ret:= Video_SetParam( 0, 8964, 0, ?tmpINT, tyInt );

На зображені 1 показано приклад створеної змінної та написаного скрипта для відображення у процедурах:

Функція Video_GetParam використовується для зчитування значення зі змінної стану та запису його до локальної змінної, функція Video_SetParam використовується для запису значення до змінної стану з локальної змінної.

Перший 0 – це ID файлу з параметрами у вікні "управління параметрами";
Друге значення 8964 — адреса Modbus змінної стану;
Третє значення завжди дорівнює нулю;
Четверте значення – ім'я локальної змінної;
П'яте значення - це тип змінної.

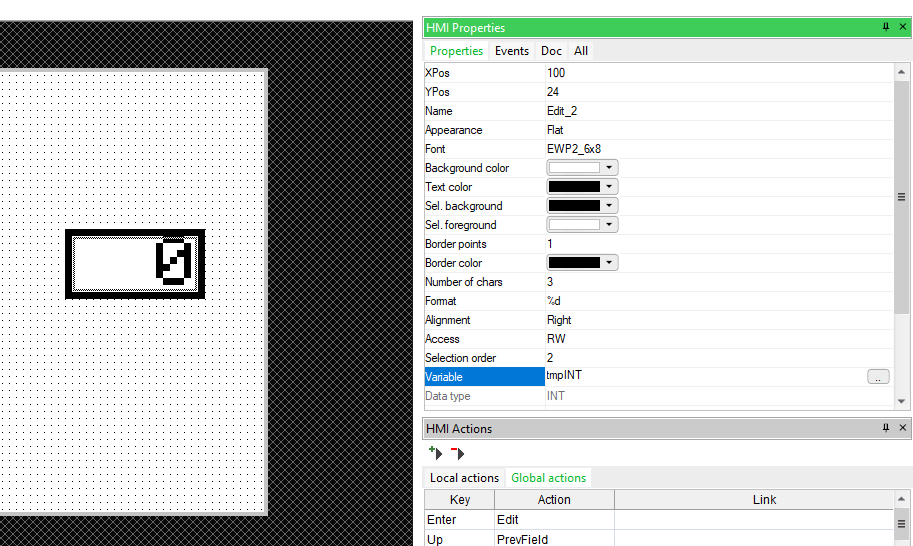

На зображенні 2 можна побачити як змінна відображається на дисплеї:
