Що може викликати помилку EPF2 на ATV32 та ATV320 при комунікації по Ethernet?
Питання:
Що може викликати помилку EPF2 на ATV32 та ATV320 при комунікації по Ethernet?
Лінійка продуктів:

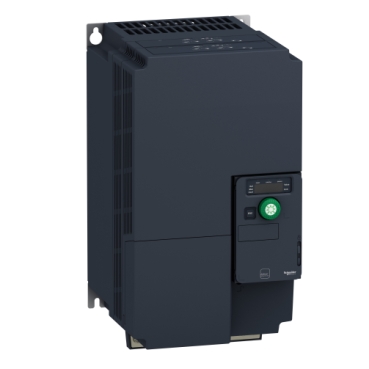

Altivar ATV32, Altivar ATV320
Середовище:
Комунікація по Ethernet через Ethernet-карту.
Рішення:
Помилка EPF2 на перетворювачах частоти ATV32 та ATV320 свідчить про проблему комунікації через Ethernet. Найчастіше її виникнення пов'язане з налаштуваннями функції FDR (Fast Device Replacement), конфліктом IP-адрес або некоректною конфігурацією приводу.
Перш за все рекомендується перевірити стан функції FDR на Ethernet-карті. Якщо FDR увімкнено, привід очікує отримання конфігурації від ПЛК. Якщо протягом встановленого часу очікування контролер не надсилає конфігураційні дані, привід переходить у стан помилки EPF2.
Ще однією можливою причиною є некоректне налаштування мережевих параметрів. Зокрема, за використання IP-адрес із діапазону 192.0.0.x разом із маскою підмережі 255.255.255.0 може виникати помилка EPF2. У такому випадку рекомендується змінити діапазон IP-адрес та перевірити відсутність конфлікту або дублювання IP-адрес у мережі.
Також причиною помилки може бути неправильна конфігурація приводу під час роботи зі збірками (Assemblies), відмінними від 100 та 101. Для коректної роботи Ethernet-комунікації рекомендується перевірити та налаштувати такі параметри:
- Ref 1 = Communication Card;
- Profile = Separate Controls;
- CMD Switching = C312;
- CMD Channel 1 = Communication Card;
- CMD Channel 2 = Terminal Control;
- Ref 2 Switching = C313;
- Ref 2 Channel = AI1 або AI2.
У разі виникнення додаткових питань Ви можете звернутися до Центру підтримки клієнтів Schneider Electric за телефоном +380 89 323 96 38 або електронною поштою ua.ccc@se.com.
