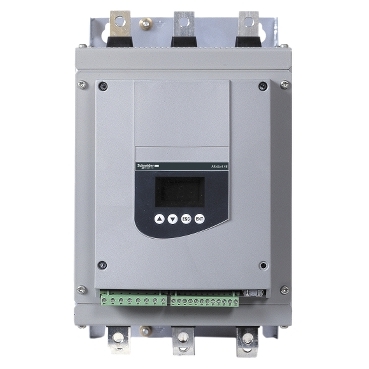

ATS48: підключення двигуна з обмотками, з'єднаними у трикутник - чи потрібно встановлювати параметр dLt = On (меню Drc)?

Є двигун 380/660 В (трикутник/зірка).

Якщо ATS48 включається всередину обмоток двигуна, з'єднаних трикутником, тоді потрібно встановити параметр dLt = On.

Якщо ATS48 включається лінійно (силове введення – вхід ATS48 – вихід ATS48 – двигун і при цьому обмотки двигуна з'єднані трикутником) – тоді потрібно встановити параметр dLt = Off.

Схеми включення наведено у посібнику з ATS48 за посиланням: ATS48_QuickStart_EN.fm
