Як перевірити сумісність DTM в EcoStruxure Control Expert?
Середовище:
EcoStruxure Control Expert
Рішення:
1. Запустіть EcoStruxure Control Expert.

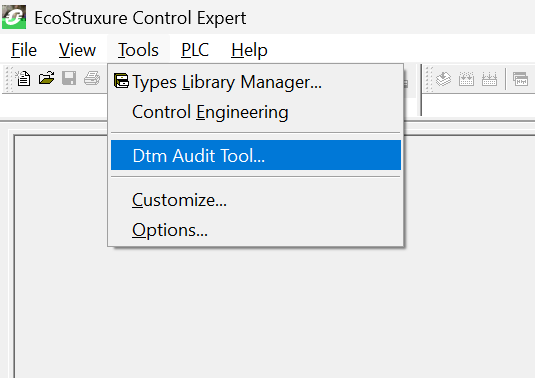

2. Перейдіть до інструменту Tools → DTM Audit Tool:
3. Виберіть у DTM Audit Tool файл застосунку у форматі .ZEF / .STU / .STA та завантажте, натиснувши Open.
4. Запустіть аналіз, натиснувши Run.
5. В результаті відобразиться інформація про сумісність DTM разом із відповідними повідомленнями про помилки, включно зі статусами відповідності між необхідними та локально встановленими версіями DTM, а також можливими попередженнями про відсутні або застарілі DTM‑файли.
6. Щоб закрити інструмент, натисніть Exit.
DTM Audit Tool - це інструмент в EcoStruxure Control Expert, що дозволяє порівнювати DTM‑файли, використані пристроями у відкритому системному проєкті, з DTM‑файлами, встановленими на локальному ПК.
Команда доступна через меню Tools → DTM Audit Tool, після чого результати порівняння відображаються у вікні.
Призначення інструменту
DTM Audit Tool допомагає:
- перевірити сумісність між DTM, що використований у проекті, та DTM, встановленим локально;
- визначити відсутні або застарілі версії DTM;
- переглянути відповідні повідомлення про помилки та статуси сумісності.
Передумови для аналізу DTM
Для коректної роботи аналізу необхідно:
- Актуальний DTM Hardware Catalog на локальному ПК.
- Пристрій, що використовує DTM, має існувати у проєкті.
- DTM має бути хоча б раз відкритий із відповідного пристрою в проєкті.
Опис елементів вікна DTM Audit Tool
| Елемент | Опис |
|---|---|
| 1 | Іконка статусу сумісності DTM. |
| 2 | Поле пошуку: введіть один або кілька термінів розділених пробілом для відображення полів що містять будь-який з цих термінів. |
| 3 | Кнопка для перемикання відображення панелі групування та заголовків стовпців. Групування, які ви визначили, зберігаються навіть тоді, коли панель прихована. |
| 4 | За замовчуванням DTMs відображаються згрупованими за виробником пристрою (Device Vendor). Ви можете змінити або видалити групування. Крім того, можна сортувати вміст кожного стовпця/категорії. |
| 5 | Пристрій, який використовує DTM. Примітка: якщо DTM існуючого пристрою ще не було відкрито, він не з’явиться у цьому вікні. |
| 6 | Версія DTM, яка потрібна пристрою. |
| 7 | Назва DTM. |
| 8 | Версія локально встановленого DTM. |
| 9 | Виробник DTM. |
Позначення іконок результатів аналізу:
| Іконка | Значення |
|---|---|
| | DTM, який використовується пристроєм, сумісний із DTM, встановленим на комп’ютері |
| DTM, який використовується пристроєм, не встановлений на комп’ютері, або версія встановленого DTM є старішою за версію, що використовується пристроєм. |
