Como atualizar o firmware de um medidor PM8000?

Como podemos ajudar você hoje?

Questão:

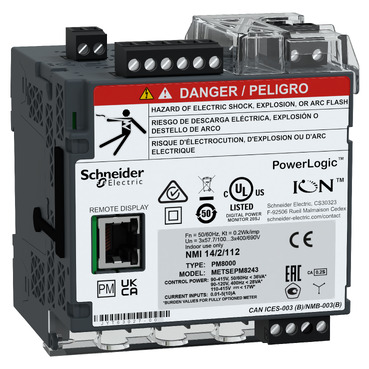

Como atualizar o Firmware de um medidor PM8000?

Linha de Produto:

PM8000

Ambiente:
ION Setup

PowerLogic

Resolução:
Antes de iniciar, acesse o link a seguir para baixar e instalar a versão mais recente do ION Setup: ION Setup Latest Release

Este procedimento requer que o PM8000 no qual se deseja atualizar o firmware esteja devidamente adicionado e se comunicando com o ION Setup. Caso ainda não tenha adicionado o seu dispositivo ao ION Setup, siga as intruções da FAQ000277034 - Como Adicionar Um Dispositivo Ethernet Ao ION Setup antes de realizar este procedimento

Confirme a versão atual do firmware do seu PM8000;
1. No painel frontal do medidor, pressione a tecla Home e navegue até a opção Plaq. De Identificação e pressione a tecla Confirma ;
2. Navegue pela tela, usando os botões e para localizar o campo Versão Firmware e verificar se o medidor está com a última versão instalada;
3. A versão de firmware mais recente dos medidores PM8000 está disponível na página oficial do produto na sessão Software e Firmware ao final da página;
4. Faça o download da versão de firmware mais recente e salve-a no computador que será usado para realizar a atualização;
5. Extraia os arquivos da pasta compactada e deixe-os em uma pasta de fácil localização para realizar os passos mais adiante;
Conecte o PM8000 ao computador;
1. Conecte o PM8000 ao computador por meio de um cabo Ethernet;
2. Estabeleça a conexão entre o PM8000 e o computador;
  1. Lembre-se que o endereço IP do computador deverá ter os três primeiros segmentos idênticos ao endereço IP do medidor;
3. Adicione o PM8000 ao software ION Setup (consulte a FAQ000277034 para mais detalhes);
Abra o software ION Setup e selecione, na lista ao lado esquerdo, o medidor que deseja atualizar;
Clique no ícone Setup Assistant no lado esquerdo da tela;
Na janela do Setup Assistant, clique na opção Template e, depois, na aba Upgrade;
Clique no botão Upgrade;
Localize os arquivos que extraiu da pasta compactada da última versão de firmware e selecione o arquivo com com a mesma numeração e extensão .upx;
Clique no botão Open;
Será exibia uma mensagem de aviso de que o medidor será reiniciado durante este processo, clique no botão OK e, na tela em seguida, no botão Yes;
Na nova janela, localize os arquivos que extraiu da pasta compactada da última versão de firmware e selecione o arquivo Standard com extensão .fwn;
Clique no botão Open;
Na janela Template Paste Options, selecione o item “Keep these settings on the device” e certifique-se de que todas as opções abaixo dela estejam selecionadas;
Clique no botão OK;
Aguarde alguns minutos até que a operação de upgrade seja concluída;
Quando a mensagem “Ugrade Completed at” seguido pela data atual, clique no botão Exit para retornar ao Setup Assistant e concluir o processo.
