Cómo importar variables desde EcoStruxure Control Expert a Ecostruxure Operator Terminal Expert

El proceso a seguir para poder importar variables desde el EcoStruxure Control Expert al Ecostruxure Operator Terminal Expert es el siguiente.

1.- Crear un Driver Modbus TCP:

Se abre el software Ecostruxure Operator Terminal Expert. Desde el árbol de proyecto, se añade un driver:

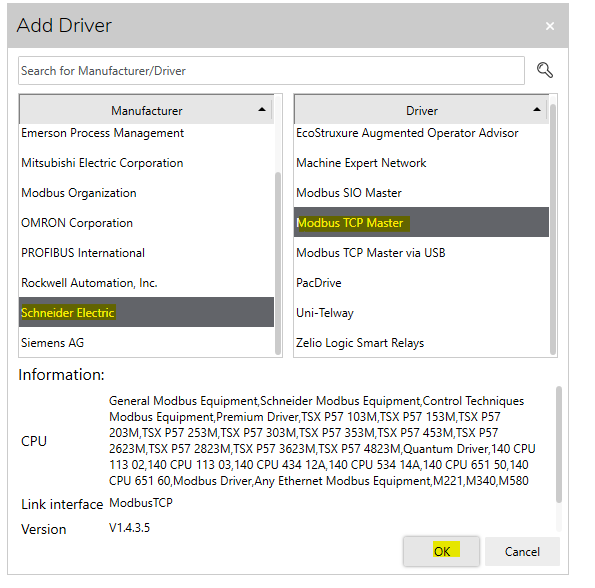

Se selecciona el driver "Modbus TCP Master":

Aparecerá el Driver creado:

No es necesario cambiar la dirección IP.

2.- Generar el Symbol Link

Dentro del árbol de proyecto, se selecciona "Symbol Link" y se hace click sobre "+ Symbol". Aquí aparecerán todos los drivers que se hayan creado mediante el proceso indicado anteriormente.

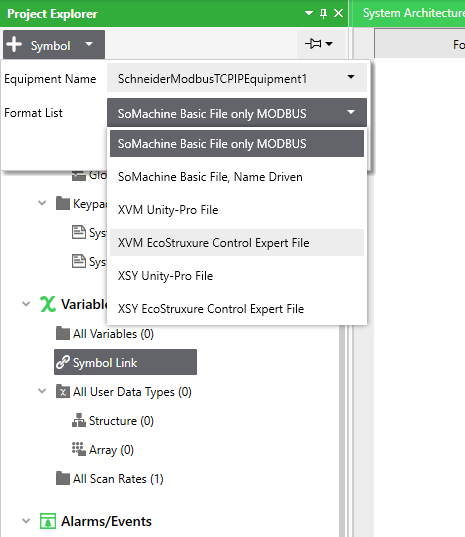

Se ha de indicar el tipo de archivo desde el cual se van a importar las variables. En este caso, se ha hecho la prueba con el archivo XVM generado a partir del Control Expert.

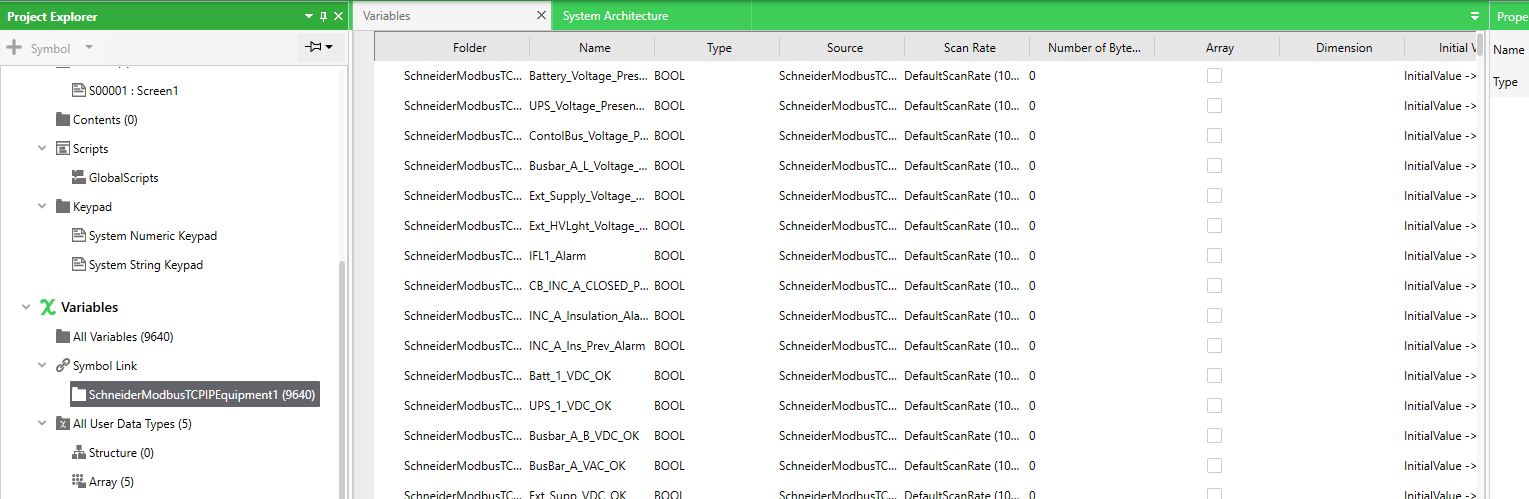

Una vez se ha realizado este proceso, ya aparecerán las variables vinculadas.
