ประเภทของอุปกรณ์กันไฟฟ้าดูดหรือไฟฟ้ารั่ว RCD มี Type อะไรบ้าง และแตกต่างกันอย่างไร

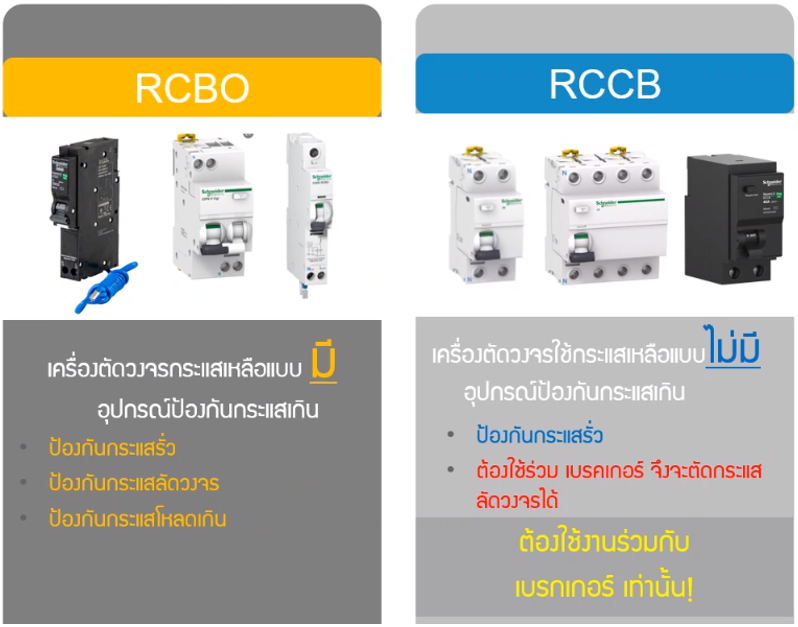

RCD หรืออุปกรณ์กันไฟฟ้าดูดหรือไฟฟ้ารั่ว มี 2 ประเภท
1. RCCB – Residual Current operated Circuit Breaker without overcurrent protection
ต้องใช้งานร่วมกับเบรกเกอร์เสมอ เพื่อป้องกันไฟฟ้าลัดวงจร (Short circuit) และโอเวอร์โหลด (Overload circuit)
2. RCBO – Residual current operated Circuit Breakers with integral Overcurrent protection
ไม่ต้องใช้งานร่วมกับเบรกเกอร์เนื่องจากมีการป้องกันไฟฟ้าลัดวงจร (Short circuit) และโอเวอร์โหลด (Overload circuit) ในตัวเหมือน Circuit Breaker อยู่แล้ว

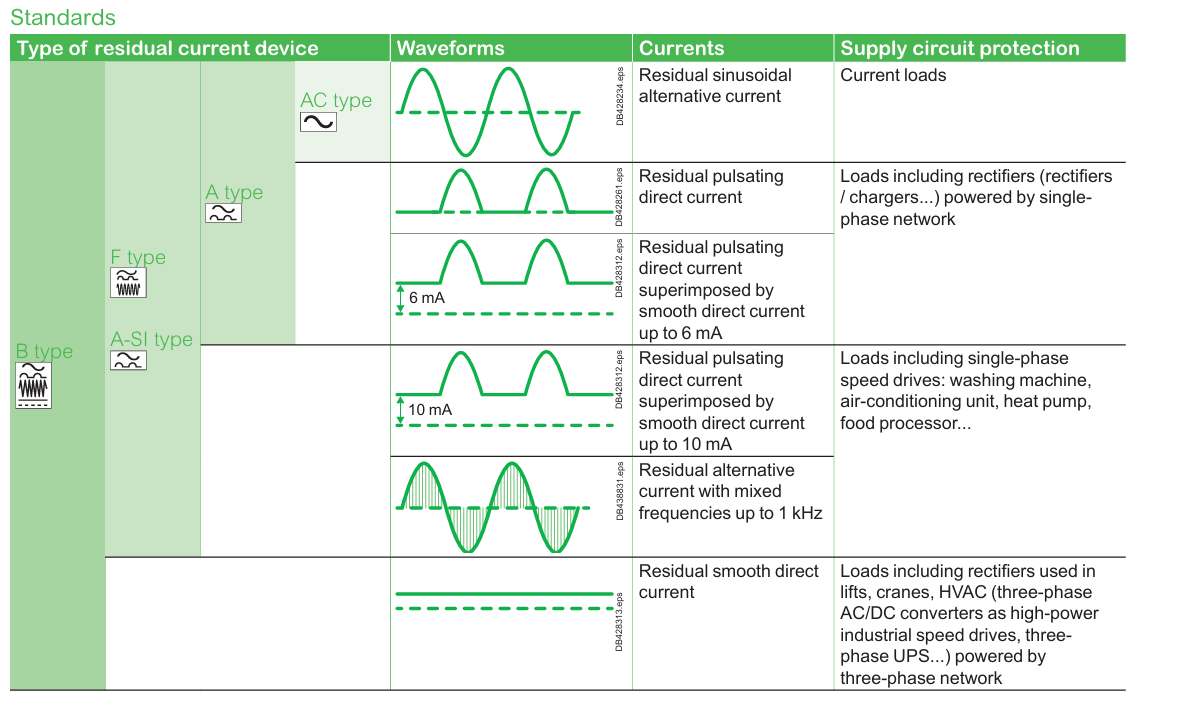

RCD Type คืออะไร?
ตามมาตรฐาน IEC 60755 แบ่งเป็น 4 Type:
- Type AC
- Type A
- Type F
- Type B
หลักการสำคัญ: ต้องเลือก Type ให้เหมาะกับ “ประเภทของเครื่องใช้ไฟฟ้า”
1.Type AC - ตรวจจับ:
- ใช้กับไฟรั่วแบบธรรมดา (คลื่น AC ปกติ)
- เหมาะกับเครื่องใช้ทั่วไป เช่น หลอดไฟ ฮีตเตอร์
2. Type A - ตรวจจับ:
- ไฟ AC ปกติ
- ไฟ DC แบบเป็นจังหวะ ( Pulsating DC)
- เครื่องซักผ้า
- เตาไฟฟ้า
- เครื่องใช้ไฟฟ้าที่มีวงจรอิเล็กทรอนิกส์
Pulsating DC คืออะไร?
คือกระแส DC ที่เกิดจากวงจรอิเล็กทรอนิกส์ (เช่น power supply, inverter) มีลักษณะ “ขึ้น ๆ ลง ๆ ไม่เรียบ”
3. Type F - รองรับไฟรั่วที่ซับซ้อนขึ้น สำหรับอุปกรณ์ที่มี Inverter (ความถี่ไฟเปลี่ยนแปลง)
เหมาะกับ
- แอร์
- ปั๊มน้ำ
- เครื่องซักผ้ารุ่นใหม่
4. Type B - ระดับสูงสุด ตรวจจับได้ทุกประเภท
- ไฟ DC ล้วน
- ไฟ AC ปกติ
- ไฟความถี่สูง
- DC แบบเป็นจังหวะ
เหมาะกับ
-
เครื่องชาร์จรถ EV
- มอเตอร์อุตสาหกรรม
- เครื่องมือแพทย์
- ระบบ solar cell
