หลักการของการตรวจจับกระแสไฟฟ้ารั่วทำงานอย่างไร

เมื่อมีกระแสไฟฟ้าไหลผ่านขดลวดตัวนำ จะเกิดสนามแม่เหล็กเป็นวงกลมรอบ ๆ ลวดตัวนำ ตามกฎของแอมแปร์ โดยที่ความเข้มสนามแม่แหล็กรอบ ๆ จะขึ้นอยู่กับขนาดกระแสไฟ


หากกระแสไฟกลับทิศ สนามแม่เหล็กก็จะกลับทิศด้วย และสนามแม่เหล็กระหว่างสายไฟสามารถเสริมกันหรือหักล้างกันก็ได้

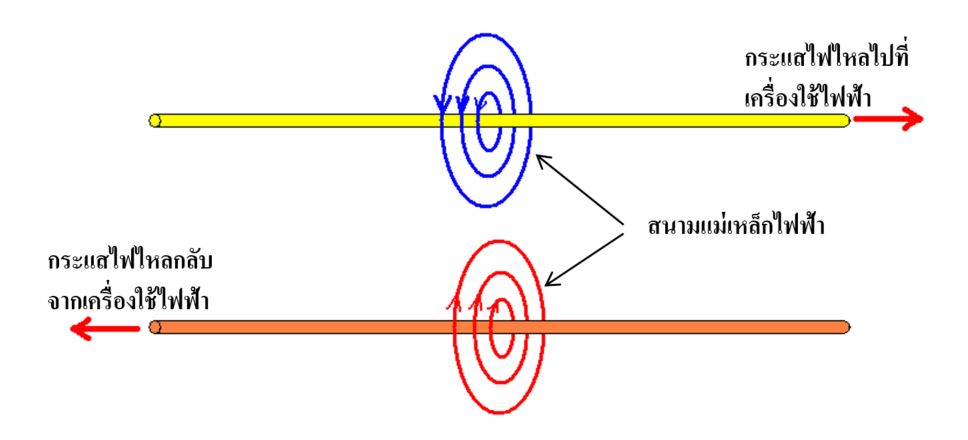

สังเกตุว่าถ้าสายไฟตัวนำที่ติดกัน 2 อันดังรูปด้านล่าง มีกระแสไฟฟ้าไหลเข้าและไหลออกเท่ากัน(ซึ่งเป็นภาวะปกติที่ไฟบ้านควรจะเป็น หากไม่มีไฟรั่ว) สนามแม่เหล็กที่เกิดขึ้นจะหักล้างกันหมด

ถ้าหากว่ากระแสไฟในสายทั้งสองมีค่าไม่เท่ากัน (เกิดไฟรั่ว) จะทำให้มีสนามแม่เหล็กเศษเหลือที่หักล้างกันไม่หมด วนอยู่รอบ ๆ สายไฟคู่นั้น


จากนั้นจะใช้ CT (Current Transformer) ซึ่งเป็นทอรอยด์ที่ถูกวางในแนวสนามแม่เหล็กเพื่อให้เกิดการเหนี่ยวนำกระแสไฟ ขึ้นที่ขดลวดตัวนำรอบ ๆ ทอรอยด์(เส้นสีเขียวทีพันรอบ ๆ CT ในรูปด้านล่าง) จากนั้นก็ใช้ ASIC เพื่อขยายสัญญาณไฟแล้วส่งไปยังตัวควบคุม SCR ที่ส่งให้ RCD coil ทำงาน
