" landing-cards-prop="{"getGk":[{"Title":"เซอร์กิตเบรกเกอร์ป้องกันไฟรั่ว RCCB type B ใช้เซ็นเซอร์ประเภทใด","UrlName":"FA373482","LastModifiedDate":"13/09/2025","products":"Acti 9 iID","score":1.9041666666666668,"firstpublisheddate":"19/04/2019","answer":"เซ็นเซอร์ที่ใช้ในการตรวจจับกระแสไฟฟ้ารั่วในเซอร์กิตเบรกเกอร์ป้องกันไฟรั่ว RCCB type B มีเซ็นเซอร์หลักที่ประกอบไปด้วย เซ็นเซอร์ Nanocrystalline 2 ตัว
โดยทั้ง 2 ตัวมีหน้าที่แตกต่างกันดังต่อไปนี้

 1. สำหรับตรวจสอบไฟฟ้ากระแสตรงที่รั่วไหล (DC)
 2. สำหรับตรวจสอบไฟฟ้ากระแสสลับที่รั่วไหล (AC) ที่ความถี่ 50 Hz และที่ความถี่ผสมจนถึง 1 kHz

"},{"Title":"ทําไมในระบบ 3 เฟสมิเตอร์ถึงยังแสดงการอ่านค่าแรงดันไฟฟ้าบนหนึ่งเฟสแม้จะปลดฟิวส์หรือตัดวงจร?","UrlName":"FAQ000244071","LastModifiedDate":"25/11/2025","products":"PM3000 series, PM2000 series, PM5000 series","score":1.0625,"firstpublisheddate":"29/10/2022","answer":"

ในระบบ 3 เฟส เมื่อปลดฟิวส์หรือตัดวงจรแรงดันไฟฟ้า 1 หรือ 2 เฟส แต่มิเตอร์ถึงยังแสดงการอ่านค่าแรงดันไฟฟ้าได้  เหตุการณ์คือสิ่งที่เราเรียกว่า "แรงดันไฟฟ้าแฝง (Phantom Voltage)" เป็นปรากฏการณ์ที่รู้จักกันดีหากมีการวัดโดยมิเตอร์ทั่วไปที่มีอิมพีแดนซ์อินพุตสูง (high input impedance power meters.) แรงดันไฟฟ้าแฝงเหล่านี้คือ effect ปกติของการออกแบบและไม่ส่งผลด้านความปลอดภัยใดๆ ต่อผู้ใช้งานหรือผู้สัมผัส

\n
ซึ่งแรงดันไฟฟ้าแฝงเกิดจากการเหนี่ยวนำของสายไฟที่มีกระแสไฟฟ้าไหลอยู่ไปยังสายไฟที่ไม่มีกระแสไฟฟ้า (หรืออาจเรียกว่าเหตุการณ์ Capacitive Coupling)

ในบางกรณี แรงดันไฟฟ้าแฝงเหล่านี้อาจจะหายไปด้วย power cycling ของมิเตอร์ โดยมิเตอร์ไฟฟ้าส่วนใหญ่ไม่ได้ออกแบบมาเพื่อตรวจสอบ phase loss เนื่องจากมักจะสมมุติว่ามี 3 เฟสและนิวทรัลอยู่เสมอ ทั้งนี้ขึ้นอยู่กับการตั้งค่าพารามิเตอร์ของอุปกรณ์
ซึ่งสามารถใช้อุปกรณ์ภายนอกร่วมด้วยเพื่อตรวจเหตุการณ์ดังกล่าว เช่น phase control relays.

โดยหากต้องการวัดหาค่าแรงดันแฝงนั้น มิเตอร์ทั่วไปจะไม่สามารถวัดได้ จำเป็นต้องใช้มิเตอร์ที่เป็นแบบอิมพีแดนซ์อินพุตต่ำ (Low input impedance power meters.)เพื่อวัดหาค่าแรงดันแฝง
 "}],"getPv":[{"Title":"ประโยชน์และรูปแบบการติดตั้งของ Surge Protection QOSPD20 สำหรับตู้โหลดเซ็นเตอร์และคอนซูเมอร์ยูนิต","UrlName":"FA290050","LastModifiedDate":"22/03/2026","products":"QOSPD20","score":1.1607259433346389,"firstpublisheddate":"30/05/2016","answer":"

ประโยชน์และรูปแบบการติดตั้งของ Surge Protection QOSPD20 สำหรับตู้โหลดเซ็นเตอร์และคอนซูมเมอร์ยูนิต

\n\n

1. ประโยชน์ของ Surge QOSPD20
2. รูปแบบการติดตั้ง Surge QOSPD20
3. Video การติดตั้งเบรกเกอร์กันฟ้าผ่าในตู้โหลดเซนเตอร์
4. หลักการติดตั้งที่ถูกต้องเพื่อประสิทธิภาพสูงสุด
5. หลักการสังเกตุการทำงานของ QOSPD20 : Surge protection device

\n


 \n

ประโยชน์ของ Surge QOSPD20

\nอุปกรณ์ป้องกันไฟกระชากแรงดันสูงชั่วขณะ ช่วยแก้ไขปัญหาต่างๆ ที่สามารถเกิดขึ้นกับอุปกรณ์ไฟฟ้าและอุปกรณ์อิเล็กทรอนิคส์ โดยเฉพาะคอมพิวเตอร์ได้ เช่น\n\n

• ปรากฏการณ์ธรรมชาติ เช่น ฟ้าผ่า
• ปัญหาที่เกิดจากระบบจ่ายพลังงานไฟฟ้าจากการไฟฟ้า
• อุปกรณ์ไฟฟ้าที่มีการเหนี่ยวนำไฟฟ้า
• สัญญาณรบกวนทางไฟฟ้า
• สามารถป้องกัน overvoltage ได้

\nSurge Protection(QOSPD20) หรือ อุปกรณ์ป้องกันฟ้าผ่า สามารถป้องกัน overvoltage ได้ ซึ่งอุปกรณ์นี้ช่วยลดแรงดันไฟฟ้าและกระแสไฟฟ้าที่สูงขึ้นอย่างรวดเร็วในช่วงเวลาสั้นๆ โดยทำการเหนี่ยวนำแรงดันไฟฟ้าและกระแสไฟฟ้าที่สูงเกินไปยังสายดิน

\n\n\n\n\n

รูปแบบการติดตั้งของ Surge QOSPD20

\nอุปกรณ์ป้องกันไฟกระชากแรงดันสูงชั่วขณะ สามารถนำไปติดตั้งในจุดต่างๆ ได้ตามลักษณะการใช้งาน โดยจัดแบ่งออกเป็น 3 ลำดับชั้น (Category) ดังนี้\n\n

• Category A ติดตั้งอุปกรณ์ป้องกันไฟกระชากแรงดันสูงชั่วขณะใกล้กับชิ้นส่วนของอุปกรณ์ไฟฟ้าที่มีความไว ต่อคุณภาพไฟฟ้าที่ต้องการป้องกัน เพื่อป้องกันชิ้นส่วนนั้นๆ โดยเฉพาะ เช่น คอมพิวเตอร์, เครื่องชั่ง, เครื่องวัด, อุปกรณ์ควบคุมการประมวลผล และแหล่งจ่ายพลังงานไฟฟ้า DC ฯลฯ
• Category B ติดตั้งอุปกรณ์ป้องกันไฟกระชากแรงดันสูงชั่วขณะที่แผงวงจรควบคุมการจ่าย (Distribution panel board) และแผงสวิตช์ไฟฟ้า (Switchboard) การติดตั้งอุปกรณ์ฯ ที่จุดนี้จะช่วยป้องกันแรงดันไฟฟ้าสูงชั่วขณะจากภายนอก รวมถึงแรงดันไฟฟ้าที่มีการเปลี่ยนแปลงสภาวะตลอดเวลา โดยเฉพาะอย่างยิ่งหากเป็นอุปกรณ์ไฟฟ้าที่มีความไวต่อคุณภาพไฟฟ้าหรือรับพลังงานไฟฟ้าที่จ่ายจากสถานีไฟฟ้าย่อย
• Category C ติดตั้งอุปกรณ์ป้องกันไฟกระชากแรงดันสูงชั่วขณะที่หน่วยจ่ายพลังงานไฟฟ้าขาเข้า เพื่อเป็นการป้องกันความเสียหายที่เกิดจากความผิดปกติของพลังงานไฟฟ้า การติดตั้งอุปกรณ์ฯ ที่จุดนี้จะช่วยป้องกันกรณีเกิดฟ้าผ่าซึ่งเข้ามาภายในอาคารโดยผ่านทางสายไฟ

\nQOSPD20 : Surge protection device สามารถติดตั้งได้ทั้งภายในตู้โหลดเซ็นเตอร์หรือคอนซูเมอร์ยูนิตของ Schneider(Square D)
เพื่อป้องไฟกระโชกที่แรงดัน 230V. 1 เฟส 3สาย (ใช้สำหรับระบบไฟฟ้าที่มีการต่อสายดินที่ถูกต้องเท่านั้น)\n



\n\n

หลักการติดตั้งที่ถูกต้องเพื่อประสิทธิภาพสูงสุด

\n\n

• ในกรณีตู้คอนซูเมอร์ยูนิต (1เฟส) ควรติดตั้งอุปกรณ์ที่ช่องลูกย่อยช่องแรก (ถัดจากเมนเซอร์กิตเบรคเกอร์) ดังรูปด้านล่าง
• ในกรณีตู้โหลดเซนเตอร์ (3เฟส) ควรติดตั้งอุปกรณ์ที่ช่องลูกย่อยช่องแรก ของแต่ละเฟส ดังวิดีโอด้านล่าง

\n

 \n

Video การติดตั้ง หมอไฟชไนเดอร์: การติดตั้งเบรกเกอร์กันฟ้าผ่าในตู้โหลดเซนเตอร์

\n


 \n

หลักการสังเกตุการทำงานของ QOSPD20 : Surge protection device

\n\n

• หลอด LED "สว่าง" = การทำงานปกติ
• หลอด LED "ดับ" = SPD ไม่ทำงาน (หมดอายุการใช้งาน ควรเปลี่ยนตัวอุปกรณ์ใหม่)

\n
Hint*** : เสิร์จ สแควร์ดี (Surge arrester) รุ่น QO-SPD20 สามารถใช้เพื่อป้องกันระบบไฟฟ้า 3 เฟส ได้โดยต้องติดตั้ง 3 ตัว ของแต่ละเฟส  เพื่อป้องกันแต่ละเฟส
เนื่องจากตัวสินค้า 1 ตัวสามารถป้องกันได้สำหรับไฟ 1 เฟส\n

\n\n\n\n\n\n\n\n\n\n\n\n"},{"Title":"วิธีการเชื่อมต่อและตั้งค่า PM2230 ผ่านโปรแกรม ION Setup","UrlName":"FA377855","LastModifiedDate":"13/09/2025","products":"ION Setup 3.0","score":1.035426731078905,"firstpublisheddate":"27/06/2019","answer":"วิธีการเชื่อมต่อและตั้งค่า PM2230 ผ่านโปรแกรม ION Setup สามารถศึกษาได้จากวิดิโอต่อไปนี้ สำหรับโปรแกรม ION Setup สามารถดาวน์โหลดได้จาก FA374483

 "},{"Title":"วิดีโอสาธิตวิธีการตั้งค่า Varplus Logic (Quick Setup & Manual Setup)","UrlName":"FAQ000219024","LastModifiedDate":"13/09/2025","products":"VPL12N, VPL06N","score":1.0257648953301126,"firstpublisheddate":"30/07/2021","answer":"วิดีโอสาธิต วิธีการตั้งค่า Varplus Logic (VPL06N & VPL12N) ดังนี้\n

• Quick Setup (เมนู 100)
• Manual Setup

\n"},{"Title":"การทดสอบตัวเอง (UPS Self Test) ของเครื่องสำรองไฟรุ่น SMT Series","UrlName":"FA360130","LastModifiedDate":"10/01/2025","products":"APC Smart-UPS, APC Smart-UPS On-Line","score":1.0177133655394526,"firstpublisheddate":"30/09/2018","answer":"ประโยชน์ของการทดสอบตัวเอง (UPS Self Test) ของเครื่องสำรองไฟ ซึ่งโดยปรกติ จะมีการตั้งเป็นค่ามาตรฐานจากโรงงาน โดยเครื่องสำรองไฟจะการทดสอบตัวเองทุกๆ 14 วัน
ซึ่งประโยชน์ของการทดสอบตัวเอง เพื่อเป็นการตรวจสอบข้อผิดพลาดต่างๆ ภายในเครื่องสำรองไฟและทำการทดสอบแบตเตอรี่ว่าอยู่ในสภาพพร้อมใช้งานหรือไม่

หมายเหตุ : ผู้ใช้งานสามารถเปลี่ยนค่าการทดสอบของเครื่องสำรองไฟจากทุกๆ 14 วัน เป็น 7 วัน หรือเฉพาะตอนเปิดเครื่องเท่านั้นได้ สำหรับการเปลี่ยนค่าวันทดสอบสอบตัวเอง
ผู้ใช้งานสามารถแก้ไขค่าได้ที่โปรแกรม Powerchute Business Edition หรือหน้าเครื่องโดยตรงหัวข้อ Configuration หลังจากนั้นกดเปลี่ยนวัน Self Test (กรณีเครื่องสำรองไฟเป็นรุ่น SMT series)



 "},{"Title":"ทำความรู้จัก เครื่องชาร์จรถยนต์น้องใหม่ \"Schneider Charge\"","UrlName":"FAQ000268427","LastModifiedDate":"25/07/2024","products":"Schneider Charge","score":1.0161030595813205,"firstpublisheddate":"25/07/2024","answer":"

ทำความรู้จัก เครื่องชาร์จรถยนต์น้องใหม่ "Schneider Charge"

\n
 \n

• \n\t

  ทำไมต้องเลือก Schneider Charge ?

  \n\t

\n\n

Schneider Charge เป็นเครื่องชาร์จรถไฟฟ้าสำหรับบ้าน รุ่นใหม่ล่าสุดจากชไนเดอร์ อิเล็คทริค ด้วย maximum output option ที่มีให้เลือกหลากหลายขึ้น มาพร้อมความปลอดภัยแบบเหนือชั้นสไตล์ชไนเดอร์ และดีไซน์มินิมอลสวยงามที่ออกแบบมาสำหรับบ้านคุณ



\n\n

• \n\t

  รถของเราใช้ Schneider Charge รุ่นไหนดี (7.4/11/22 kW)

  \n\t

\n\n

เพื่อความแม่นยำ ชไนเดอร์แนะนำให้คำนวณจากข้อมูล on board charger ของรถผู้ใช้งาน ว่ารับไฟได้เท่าไหร่ โดย รถที่มีขายในท้องตลาดจะมี On Board Charge ตั้งแต่ 3.7-22kW ให้เลือกเครื่องชาร์จรุ่นที่มีกำลังไฟ (kW) ตรงกันหรือใกล้เคียงมากที่สุด เช่น Lexus UX300e มี On board charger อยู่ที่ 6.6 ให้เลือกเครื่องชาร์จ Schneider Charge รุ่น 7.4kW เป็นต้น

หมายเหตุ*  On board charger เป็นส่วนของอุปกรณ์หม้อแปลงกระแสไฟฟ้าที่ติดตั้งภายในรถ ทำหน้าที่แปลงระหว่างไฟฟ้ากระแสตรง (DC) และ ไฟฟ้ากระแสสลับ(AC) เพื่อส่งกระแสไฟฟ้าไปเก็บที่แบตเตอรี่ ซึ่งขนาดของ On board charger เป็นสิ่งสำคัญที่จะบอกว่ารถเราต้องชาร์จเข้ากับ EV Charger สเปคไหน รับไฟได้เท่าไหร่ ใช้เวลาชาร์จนานแค่ไหนแบตถึงจะเต็ม เหมือนวาล์วควบคุมการรับกระแสไฟเข้ารถของเรา

\n\n

สามารถดูได้จากตารางเปรียบเทียบดังนี้  และรายละเอียดสินค้าดูได้ที่ Schneider Charge

\n\n



\n\n

• \n\t

  อุปกรณ์ป้องกันที่ใช้ร่วมกับ Schneider Charge มีอะไรบ้าง

  \n\t

\n\n

ในส่วนของอุปกรณ์ที่ต้องติดตั้งตามมาตรฐานการไฟฟ้า มีดังนี้

\n\n

1. Breaker MCB
2. RDC type A หรือ RDC type B

\n\n

(Schneider Charge ทุกรุ่น มี RDC-DD หรือระบบตัดไฟรั่วในตัว ทำให้ผู้ใช้เลือกติดเพียง RDC type A ก็เพียงพอแล้ว)

\n\n

ในส่วนของอุปกรณ์เสริม สามารถดูได้จากตารางนี้



หรือ สามารถเช็ครหัสสินค้า ได้จาก Protection Guideline ของเราได้เลย

\n\n



\n\n

• \n\t

  ฉันจะหาซื้อ Schneider Charge ที่ไหนได้บ้าง

  \n\t

\n\n

สามารถค้นหาร้านค้าที่เป็น EV Partner ของเราได้ในลิ้งนี้ เรามีร้านค้าที่ขาย Schneider Charge และอุปกรณ์ป้องกันครบวงจรทั่วประเทศ
สถานที่จัดจำหน่าย เครื่องชาร์จรถยนต์ไฟฟ้าและอุปกรณ์ครบวงจรจาก Schneider Electric ทั่วประเทศไทย



\n\n



\n\n

• \n\t

  Schneider Charge ติดตั้งอย่างไร

  \n\t

\n\n

ไม่ต้องกังวลกับการติดตั้ง เรามีวิดีโอสั้นๆ อธิบายขั้นตอนการติดตั้งให้คุณดู Schneider Charge ติดตั้งง่าย ภายใน 5 นาที


\n\n



\n\n



\n\n

• \n\t

  Schneider Charge ตั้งค่าอย่างไร

  \n\t

\n\n

การตั้งค่าของ Schneider Charge นั้นไม่ยากอย่างที่คิด  เพียงทำผ่าน application eSetup โดย ดาวน์โหลดผ่าน app store สำหรับผู้ใช้ ios หรือ play store สำหรับผู้ใช้ Android  ช่องทางดาวน์โหลด eSetup สำหรับ EVlink Pro AC และ Schneider Charge
ในส่วนของการตั้งค่า สามารถทำตามได้ง่ายๆ จากวิดีโอนี้เลย


\n\n

\n\n

 ​​

\n​​​​\n\n



\n\n

• \n\t

  แอปพลิเคชั่นที่ใช้ร่วมกับ Schneider Charge มีอะไรบ้าง

  \n\t

\n\n

แอปพลิเคชั่นสำหรับผู้ใช้งานตามบ้าน สำหรับ Schneider Charge คือแอป MONTA   สามารถดาวน์โหลดผ่าน app store สำหรับผู้ใช้ ios หรือ play store สำหรับผู้ใช้ Android

\n\n

\n\n



"},{"Title":"How to Calibrate Battery for Smart-UPS on PowerChute Business Edition V9.5?","UrlName":"FA364136","LastModifiedDate":"24/01/2026","products":"APC Smart-UPS, APC Smart-UPS On-Line","score":1.0128824476650564,"firstpublisheddate":"30/11/2018","answer":"During normal operation, your Smart-UPS will display an estimated runtime via the software, network management card, or LCD screen. This runtime will vary depending on the load attached, the battery charge, and the age of the batteries. Performing a calibration forces the UPS on battery, drains the battery down, and charges it back up. This "teaches" the UPS what the true runtime available is. Draining the battery and recharging puts some wear and tear on the battery system and is not recommended unless there is a specific issue you are trying to address. Please keep in mind that the runtime reported while the UPS is online is only an estimate. The runtime reported when the UPS is on battery power is more accurate. Due to increased wear and tear on the battery we recommend performing a calibration no more than once every 6 months (if needed).

User Commanded:\n

• This is the preferred method for all Smart-UPS except for models beginning with SU (IE: SU700NET).
• Calibration is initiated from Power Chute Business Edition, the Network Management Card, or the LCD Screen of the UPS (if so equipped).
• Ensure that the normal load is attached
• Ensure Battery is charged to 100% before beginning Calibration
• Load should be more than 30% for best results
• UPS will drain the battery, then switch back online and charge back up
• Calibration must not be interrupted to deliver valid results

\n
"},{"Title":"วิธีการตั้งค่า Output Relay คอนแทคช่วย (R1, R2) สำหรับ ATV320","UrlName":"FA384023","LastModifiedDate":"23/11/2025","products":"Altivar 320","score":1.0128824476650564,"firstpublisheddate":"01/10/2019","answer":"Output Relay หรือ เอาท์พุทคอนแทคช่วย แบ่งออกเป็น R1 และ R2 ตาม Wiring Diagram และข้อมูล ด้านล่างนี้

R1A เป็นเอาท์พุทคอนแทคช่วย NO
R1B เป็นเอาท์พุทคอนแทคช่วย NC
R2A เป็นเอาท์พุทคอนแทคช่วย NO



โดยหากต้องการใช้เอาท์พุทคอนแทคช่วยนี้ในฟังก์ชั่นต่าง เช่น  Drive running, Drive break, Ready หรือฟังก์ชั้นอื่นๆ สามารถเข้าไปตั้งค่าได้จากตัวอย่างการตั้งค่าจากวิดีโอด้านล่างนี้



\n\n\n"},{"Title":"การตั้งค่าพารามิเตอร์ขั้นพื้นฐาน Power Meter PM8240","UrlName":"FA370090","LastModifiedDate":"10/01/2025","products":"PM8000 series","score":1.0128824476650564,"firstpublisheddate":"25/02/2019","answer":"การใช้งานดิจิตอลพาวเวอร์มิเตอร์ รุ่น PM8240 จะต้องเข้าไปตั้งค่าพารามิเตอร์ต่าง ๆ ที่ใช้งานร่วมกับตัวมิเตอร์ ทั้งแรงดัน กระแส หรือความถี่
วิดีโอนี้จะนำเสนอเกี่ยวกับการตั้งค่าพารามิเตอร์เบื้องต้น สำหรับดิจิตอลพาวเวอร์มิเตอร์รุ่น PM8240 โดยจะสาธิตขั้นตอนการเข้าไปในเมนูที่ต้องใช้งาน และการแก้ไขพารามิเตอร์เบื้องต้น

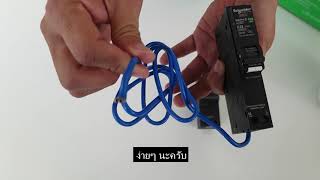

 "},{"Title":"VDO : ทำความรู้จักเซอร์กิตเบรกเกอร์กันดูด (RCBO) และการติดตั้ง","UrlName":"FA387389","LastModifiedDate":"31/12/2023","products":"QOE, QOvs, QObvs, FQ","score":1.0128824476650564,"firstpublisheddate":"28/11/2019","answer":"
ทำความรู้จักเซอร์กิตเบรกเกอร์กันดูด และการติดตั้ง
วิดีโอนี้แสดงถึงข้อมูลของ เซอร์กิตเบรกเกอร์กันดูด การเลือกใช้งาน และการติดตั้ง

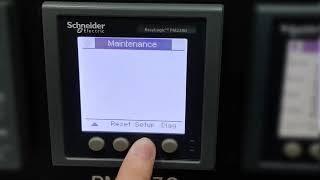

 "}],"getPa":[{"Title":"วิธีการรีเซตค่าพลังงาน ของพาวเวอร์มิเตอร์ รุ่น PM2200 (PM2210, PM2220, PM2230)","UrlName":"FA343686","LastModifiedDate":"21/03/2026","products":"PM2000 series","score":1.0076787381965342,"firstpublisheddate":"11/04/2018","answer":"การรีเซตค่าพลังงานในที่นี้จะเป็นการรีเซตค่าพลังงานทั้งหมด ได้แก่ kWh, kVAh และ kVARh.

การเข้าไปรีเซตค่าพลังงานสามารถกดจากหน้า Meter Display ไปที่เมนู >> Maint >> Reset >> เลือกหัวข้อ Single Reset >> เลือกหัวข้อ Energy >> กด Reset."},{"Title":"คู่มือการใช้งาน ATV312","UrlName":"FA330992","LastModifiedDate":"31/01/2025","products":"Altivar 320, MRCA/MRWA Mount","score":1.0075749714641486,"firstpublisheddate":"09/11/2017","answer":"ลูกค้าสามารถศึกษาการใช้งาน ของอุปกรณ์ควบคุมความเร็วมอเตอร์ สำหรับ ซิงโคนัส (synchronous) มอเตอร์ Altivar 312 จากเอกสารที่เเนบ\n"},{"Title":"สัณญาณเตือนบน Micrologic A และ Micrologic E ของ ACB","UrlName":"FA337048","LastModifiedDate":"25/10/2025","products":"Masterpact NW, Masterpact NT","score":1.0071599045346062,"firstpublisheddate":"22/03/2018","answer":"Micrologic A และ Micrologic E จะมีไฟแสดงสถานะ LED เพื่อบอกสาเหตุการทริป

1. Ir - สัณญาณเตือนเมื่อเกิดกระแสเกินค่าที่ตั้งค่าไว้เป็นเวลานาน (tr)



2. Isd and Ii - สัณญาณเตือนเมื่อเกิดกระแสลัดวงจรเกินค่าที่ตั้งค่าไว้เป็นเวลานาน (tsd) หรือกระแสเกินในปริมาณที่สูงชั่วขณะโดยจะไม่พิจารณาระยะเวลาในการสั่งตัดวงจร(Ii)


3.  Ig and I∆n - สัณญาณเตือนเมื่อเกิดกระแสรั่วลงกราวน์เกินค่าที่ตั้งค่าไว้เป็นเวลานาน(∆t)


4. Ap - สัญญาณเตือนเมื่อเกิดการทำงานของฟังก์ชั่นป้องกันอัตโนมัติ โดยอาจจะมาจากหลายปัจจัยที่ทำให้เกิด

Important : If the circuit breaker remains closed and the Ap LED remains on, contact the Schneider Electric after-sales support department.
ความหมายของสัญลักษณ์ Ap : https://www.schneider-electric.us/en/faqs/FA176046/"},{"Title":"EasyLogic PM2200 (PM2210/PM2220/PM2230) Basic Setting","UrlName":"FA295702","LastModifiedDate":"24/01/2026","products":"PM2000 series","score":1.0052921033516655,"firstpublisheddate":"26/08/2016","answer":"You can configure basic meter parameters using the display.

1. Navigate to Maint > Setup > HMI > Region.
2. Use the Edit and + or - buttons to change the displayed Language, Date Format, Time Format or HMI mode.

Perform basic setup:
1. Navigate to Maint > Setup.
2. Enter the setup password (default is “0”), then press OK.
3. Navigate to Meter > Basic.
4. Edit all the meter parameters to match your power system and electrical wiring.
5. Exit and save your settings.

The basic parmeters should be set at first time
1. Power system
2. VT connect
3. VT primary (V)
4. VT seconary (V)
5. CT on terminal
6. CT primary (A)
7. CT secondary (A)
8. Sys frequency (Hz)
9. Phase ratation

For more information, please refer to  PM2200 Family User Guide on page 24-25 as attachment.


 "},{"Title":"คู่มือช่างไฟชไนเดอร์","UrlName":"FA339580","LastModifiedDate":"21/12/2025","products":"Acti 9 iC60 RCBO, Acti 9 iC60 RCBO (2P, 3P, 4P), Acti 9 iIDK RCCB, RSD, ID","score":1.0047732696897376,"firstpublisheddate":"04/03/2018","answer":"ท่านสามารถหาข้อมูล มาตรฐานการติดตั้งทางไฟฟ้า สำหรับประเทศไทย และความรู้ทั่วไปเกี่ยวกับไฟฟ้าเบื้องต้นได้โดยกดที่รูปภาพด้านล่างนี้

"},{"Title":"การตั้งค่าสัดส่วนกระแสไฟฟ้า (CT Ratio) ก่อนใช้งานเพาเวอร์มิเตอร์ รุ่น PM9 ต้องทำอย่างไรบ้าง","UrlName":"FA165859","LastModifiedDate":"21/03/2026","products":"PM9 series","score":1.0045657362249663,"firstpublisheddate":"16/12/2012","answer":" หลังจากต่อสายที่ต้องการวัด ไฟเลี้ยงทั้งหมด รวมถึงตัวแปลงกระแสไฟฟ้า (CT) อย่างถูกต้องแล้ว ทำการกดปุ่มลูกศรลงพร้อมกับปุ่ม ok เพื่อเข้าสู่โหมดแก้ไขโปรแกรม และกดเข้ารหัส (Code) 0010 เพื่อแก้ไขโปรแกรม แล้วกด ok กดปุ่มลูกศร เลื่อนลง จนเจอคำว่า Ct แล้วใส่ค่า Ct Ratio เท่ากับจำนวนกระแส Primary หารด้วยกระแส Secondary ของ CT เช่น CT 150/5A ค่าที่ป้อนเข้าไปในโปรแกรม คือ 150 หารด้วย 5 เท่ากับ 30 ใส่ค่า 0030 แล้วกด ok  และกดปุ่มลูกศร เลื่อนลง กับ ok พร้อมกันอีกครั้ง ให้กลับไปที่หน้าเริ่มต้น เพื่อทำการวัดค่าทางไฟฟ้า "},{"Title":"สามารถใช้แบตเตอรี่ทีมีค่าแอมป์สูงกว่าตัวที่ติดมาจากโรงงานได้หรือไม่","UrlName":"FA338154","LastModifiedDate":"14/03/2026","products":"RBC8, RBC5, RBC2","score":1.003113001971568,"firstpublisheddate":"31/01/2018","answer":"สำหรับเครื่องสำรองไฟส่วนใหญ่ใช้งานไปจะเกิดอาการของแบตเตอรี่เสื่อม และจำเป็นต้องทำการเปลี่ยนแบตเตอรี่ใหม่ โดยปรกติแล้วแต่ละรุ่นของเครื่องสำรองไฟ
จะมีสเปคและมาตรฐานของค่าโวลต์และแอมป์ระบุไว้อยู่แล้ว แต่บางครั้งกรณีที่ผู้ใช้งานต้องการที่จะเปลี่ยนเองและค่าของกระแสของตัวแบตเตอรี่ตัวใหม่อาจจะสูง
กว่าค่าเดิม เช่น รหัสแบตเตอรี่รุ่น RBC2, RBC5, RBC8 เป็นต้น สเปคมาตรฐานเดิมเป็น 12V, 7 Ah แต่ทางผู้ใช้งานมีแบตเตอรี่ขนาด 12V 7.2 หรือ 12V 7.2  7.5 Ah ก็สามารถใช้งานแทนแบตเตอรี่ตัวเดิมได้

ข้อควรระวัง
ทางผู้ใช้งานไม่ควรที่เลือกใช้ที่แบตเตอรี่ที่มีค่าแอมป์สูงจากค่าเดิมเกินไปนัก เนื่องจากจะส่งผลกระทบให้ Charger ของเครื่องสำรองไฟมีอายุการใช้งานสั้นลงและอีกข้อที่ควรคำนึงคือขนาด (Dimension)
ของตัวแบตเตอรี่ เพราะในบางรุ่นหากมีผู้ใช้งานเลือกค่าแอมป์ที่สูงขึ้นจากค่าเดิม ขนาดของตัวแบตเตอรี่เองก็อาจจะใหญ่ขึ้นไปด้วย"},{"Title":"(Update Y2023) ตัวแทนจำหน่ายหรือร้านค้าผลิตภัณฑ์ APC By Schneider, เครื่องสำรองไฟ UPS APC รวมถึงอุปกรณ์เสริมในกรุงเทพฯ และปริมณฑล","UrlName":"FA294840","LastModifiedDate":"24/01/2026","products":"APC Smart-UPS","score":1.003113001971568,"firstpublisheddate":"08/08/2016","answer":"สำหรับผลิตภัณฑ์เครื่องสำรองไฟ APC By Schneider ในกรุงเทพฯ และปริมณฑล สามารถติดต่อสั่งซื้อได้กับ Dealer และ  Partner ตามเอกสารแนบ"}]}" translations="{"tabs":{"popularArticles":"บทความยอดนิยม","popularVideos":"วิดีโอยอดนิยม","generalKnowledge":"ความรู้ทั่วไป","sections":{"popularVideosTitle":"คำถามที่พบบ่อยเกี่ยวกับวิดีโอยอดนิยม","popularVideosTitleMobile":"วิดีโอยอดนิยม","generalKnowledgeTitle":"เรียนรู้เพิ่มเติมผ่านคำถามที่พบบ่อยเกี่ยวกับความรู้ทั่วไป","generalKnowledgeTitleMobile":"ความรู้ทั่วไป"}},"searchDocument":{"category":"ประเภทผลิตภัณฑ์","publishedDate":"เผยแพร่เมื่อ","modifiedDate":"ปรับเปลี่ยนครั้งล่าสุดเมื่อ"},"moreButton":{"labelMore":"ดูมากขึ้น","labelLess":"ดูน้อยลง"},"Redirection":{"message":"คำถามที่พบบ่อยที่คุณกําลังหาอยู่ไม่สามารถใช้งานได้อีกต่อไป เราได้นําคุณไปยังหน้าแรกของคำถามที่พบบ่อยประจำประเทศของคุณ โปรดใช้แถบค้นหาคำถามที่พบบ่อยที่มีในหน้าแรกเพื่อค้นหาคำถามของคุณ"}}" env="new" s-id="10304">

บทความยอดนิยมวิดีโอยอดนิยมความรู้ทั่วไป

วิธีการรีเซตค่าพลังงาน ของพาวเวอร์มิเตอร์ รุ่น PM2200 (PM2210, PM2220,...

การรีเซตค่าพลังงานในที่นี้จะเป็นการรีเซตค่าพลังงานทั้งหมด ได้แก่ kWh, kVAh และ kVARh. การเข้าไปรีเซตค่าพลังงานสามารถกดจากหน้า Meter Display ไปที่เมนู >> Maint >> Reset >>...

เผยแพร่เมื่อ:4/11/2018ปรับเปลี่ยนครั้งล่าสุดเมื่อ:3/21/2026

ประเภทผลิตภัณฑ์:PM2000 series

คู่มือการใช้งาน ATV312

ลูกค้าสามารถศึกษาการใช้งาน ของอุปกรณ์ควบคุมความเร็วมอเตอร์ สำหรับ ซิงโคนัส (synchronous) มอเตอร์ Altivar 312 จากเอกสารที่เเนบ

เผยแพร่เมื่อ:11/9/2017ปรับเปลี่ยนครั้งล่าสุดเมื่อ:1/31/2025

ประเภทผลิตภัณฑ์:Altivar 320, MRCA/MRWA Mount

สัณญาณเตือนบน Micrologic A และ Micrologic E ของ ACB

Micrologic A และ Micrologic E จะมีไฟแสดงสถานะ LED เพื่อบอกสาเหตุการทริป 1. Ir - สัณญาณเตือนเมื่อเกิดกระแสเกินค่าที่ตั้งค่าไว้เป็นเวลานาน (tr) 2. Isd and Ii -...

เผยแพร่เมื่อ:3/22/2018ปรับเปลี่ยนครั้งล่าสุดเมื่อ:10/25/2025

ประเภทผลิตภัณฑ์:Masterpact NW, Masterpact NT

EasyLogic PM2200 (PM2210/PM2220/PM2230) Basic Setting

You can configure basic meter parameters using the display. 1. Navigate to Maint > Setup > HMI > Region. 2. Use the Edit and + or - buttons to change the displayed Language, Date Format,...

เผยแพร่เมื่อ:8/26/2016ปรับเปลี่ยนครั้งล่าสุดเมื่อ:1/24/2026

ประเภทผลิตภัณฑ์:PM2000 series

คู่มือช่างไฟชไนเดอร์

ท่านสามารถหาข้อมูล มาตรฐานการติดตั้งทางไฟฟ้า สำหรับประเทศไทย และความรู้ทั่วไปเกี่ยวกับไฟฟ้าเบื้องต้นได้โดยกดที่รูปภาพด้านล่างนี้

เผยแพร่เมื่อ:3/4/2018ปรับเปลี่ยนครั้งล่าสุดเมื่อ:12/21/2025

ประเภทผลิตภัณฑ์:Acti 9 iC60 RCBO, Acti 9 iC60 RCBO (2P, 3P, 4P), Acti 9 iIDK RCCB, RSD, ID

การตั้งค่าสัดส่วนกระแสไฟฟ้า (CT Ratio) ก่อนใช้งานเพาเวอร์มิเตอร์ รุ่น PM9...

หลังจากต่อสายที่ต้องการวัด ไฟเลี้ยงทั้งหมด รวมถึงตัวแปลงกระแสไฟฟ้า (CT) อย่างถูกต้องแล้ว ทำการกดปุ่มลูกศรลงพร้อมกับปุ่ม ok เพื่อเข้าสู่โหมดแก้ไขโปรแกรม และกดเข้ารหัส (Code) 0010 เพื่อแก้ไขโปรแกรม...

เผยแพร่เมื่อ:12/16/2012ปรับเปลี่ยนครั้งล่าสุดเมื่อ:3/21/2026

ประเภทผลิตภัณฑ์:PM9 series

สามารถใช้แบตเตอรี่ทีมีค่าแอมป์สูงกว่าตัวที่ติดมาจากโรงงานได้หรือไม่

สำหรับเครื่องสำรองไฟส่วนใหญ่ใช้งานไปจะเกิดอาการของแบตเตอรี่เสื่อม และจำเป็นต้องทำการเปลี่ยนแบตเตอรี่ใหม่ โดยปรกติแล้วแต่ละรุ่นของเครื่องสำรองไฟ จะมีสเปคและมาตรฐานของค่าโวลต์และแอมป์ระบุไว้อยู่แล้ว...

เผยแพร่เมื่อ:1/31/2018ปรับเปลี่ยนครั้งล่าสุดเมื่อ:3/14/2026

ประเภทผลิตภัณฑ์:RBC8, RBC5, RBC2

(Update Y2023) ตัวแทนจำหน่ายหรือร้านค้าผลิตภัณฑ์ APC By Schneider,...

สำหรับผลิตภัณฑ์เครื่องสำรองไฟ APC By Schneider ในกรุงเทพฯ และปริมณฑล สามารถติดต่อสั่งซื้อได้กับ Dealer และ Partner ตามเอกสารแนบ

เผยแพร่เมื่อ:8/8/2016ปรับเปลี่ยนครั้งล่าสุดเมื่อ:1/24/2026

ประเภทผลิตภัณฑ์:APC Smart-UPS

ดูมากขึ้น

คำถามที่พบบ่อยเกี่ยวกับวิดีโอยอดนิยมวิดีโอยอดนิยม

ประโยชน์และรูปแบบการติดตั้งของ Surge Protection QOSPD20...

วิธีการเชื่อมต่อและตั้งค่า PM2230 ผ่านโปรแกรม ION Setup

วิดีโอสาธิตวิธีการตั้งค่า Varplus Logic (Quick Setup &...

การทดสอบตัวเอง (UPS Self Test) ของเครื่องสำรองไฟรุ่น SMT...

ทำความรู้จัก เครื่องชาร์จรถยนต์น้องใหม่ "Schneider Charge"

How to Calibrate Battery for Smart-UPS on PowerChute...

วิธีการตั้งค่า Output Relay คอนแทคช่วย (R1, R2) สำหรับ...

การตั้งค่าพารามิเตอร์ขั้นพื้นฐาน Power Meter PM8240

VDO : ทำความรู้จักเซอร์กิตเบรกเกอร์กันดูด (RCBO)...

ดูมากขึ้น

เรียนรู้เพิ่มเติมผ่านคำถามที่พบบ่อยเกี่ยวกับความรู้ทั่วไปความรู้ทั่วไป

เซอร์กิตเบรกเกอร์ป้องกันไฟรั่ว RCCB type B ใช้เซ็นเซอร์ประเภทใด

เซ็นเซอร์ที่ใช้ในการตรวจจับกระแสไฟฟ้ารั่วในเซอร์กิตเบรกเกอร์ป้องกันไฟรั่ว RCCB type B มีเซ็นเซอร์หลักที่ประกอบไปด้วย เซ็นเซอร์ Nanocrystalline 2 ตัว โดยทั้ง 2 ตัวมีหน้าที่แตกต่างกันดังต่อไปนี้ 1....

เผยแพร่เมื่อ:4/19/2019ปรับเปลี่ยนครั้งล่าสุดเมื่อ:9/13/2025

ประเภทผลิตภัณฑ์:Acti 9 iID

ทําไมในระบบ 3...

ในระบบ 3 เฟส เมื่อปลดฟิวส์หรือตัดวงจรแรงดันไฟฟ้า 1 หรือ 2 เฟส แต่มิเตอร์ถึงยังแสดงการอ่านค่าแรงดันไฟฟ้าได้ เหตุการณ์คือสิ่งที่เราเรียกว่า "แรงดันไฟฟ้าแฝง (Phantom Voltage)"...

เผยแพร่เมื่อ:10/29/2022ปรับเปลี่ยนครั้งล่าสุดเมื่อ:11/25/2025

ประเภทผลิตภัณฑ์:PM3000 series, PM2000 series, PM5000 series
